英语
西班牙语
德语
Hoja de oblea DM Diamond Metal Bond
Descripción del productoLas hojas de oblea tienen un ancho de corte muy delgado, se recomiendan para...
La dinastía Han marcó la edad de oro de la antigua artesanía china de espejos de bronce. Los espejos se fabricaban predominantemente a partir de una aleación ternaria de plomo, estaño y cobre con una proporción clásica de aproximadamente 14:5:1. El plomo mejora la fluidez de la aleación fundida, lo que permite patrones decorativos claramente definidos, una conformación estable y una producción en masa, un logro notable de la tecnología metalúrgica Han.

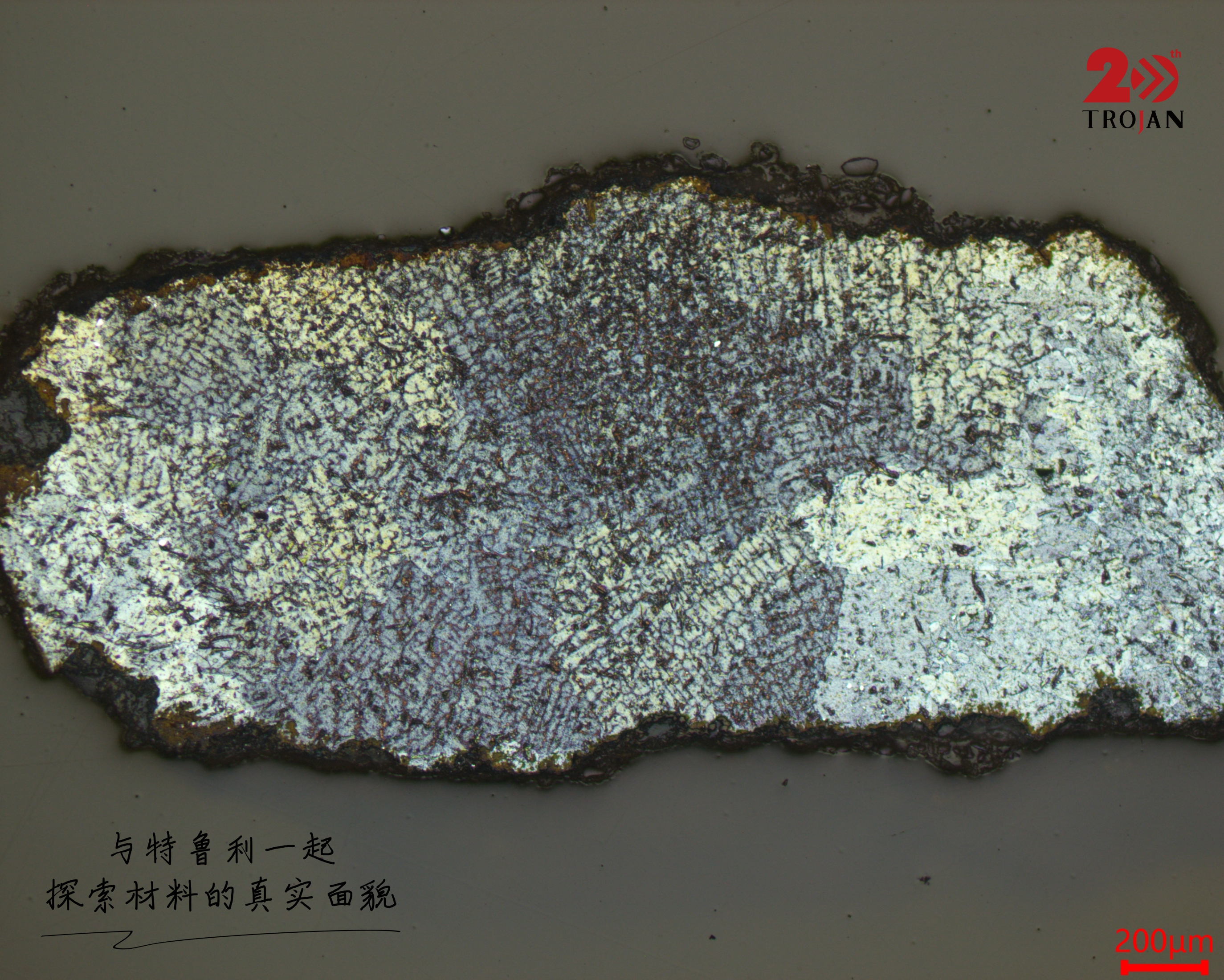

Figura 1: Descripción general inicial de la preparación de muestras del espejo de bronce Han.
Desafíos metalográficos
Después de miles de años bajo tierra, estos espejos de bronce desarrollan capas de porosidad, segregación y corrosión. Estas microestructuras únicas crean desafíos importantes para la preparación de muestras metalográficas de reliquias culturales.
Desafíos clave de la metalografía de espejo de bronce Han: Dureza desigual en toda la muestra; fases de plomo propensas a desprenderse. El pulido provoca fácilmente rayones y deformaciones de la superficie. Las capas de corrosión poco adheridas tienden a desprenderse durante el pulido, creando características falsas que distorsionan las observaciones de la microestructura de fundición original.

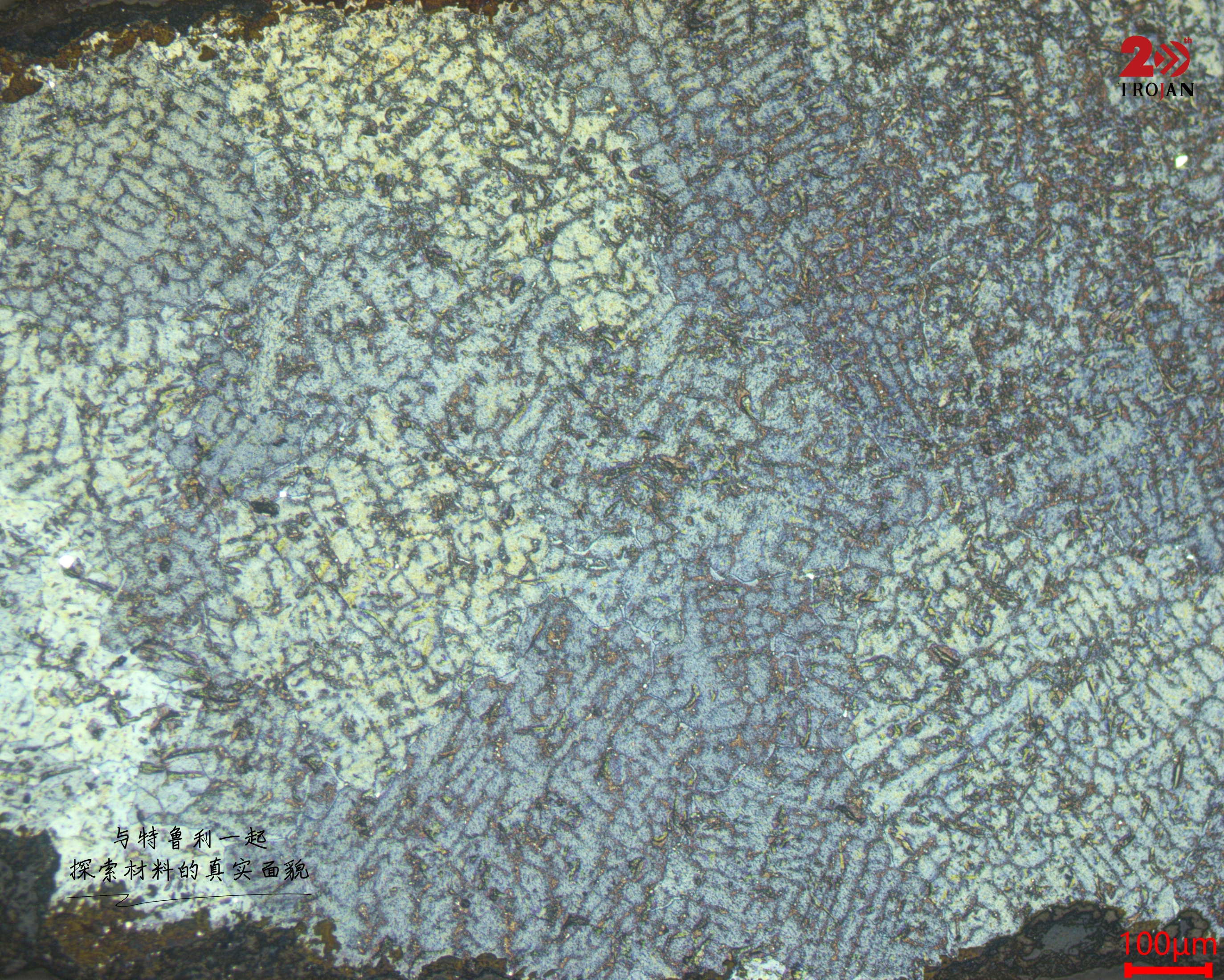

Figura 2: Vista detallada que muestra la porosidad y las características estructurales.
Soluciones verdaderamente de flujo de trabajo
Truly ha desarrollado un flujo de trabajo completo para resolver estas dificultades:
- Table-CUT200 corte automático de precisión minimiza el daño térmico
- Lijado secuencial con papeles abrasivos graduados (se puede aplicar parafina según sea necesario)
- La impregnación al vacío ThetaVAC-2 llena los poros irregulares para lograr imágenes metalográficas superiores
- La suspensión de pulido con diamante seguida de un pulido final con sílice elimina los rayones finos y la deformación de la superficie.
- Limpieza ultrasónica de zonas porosas.

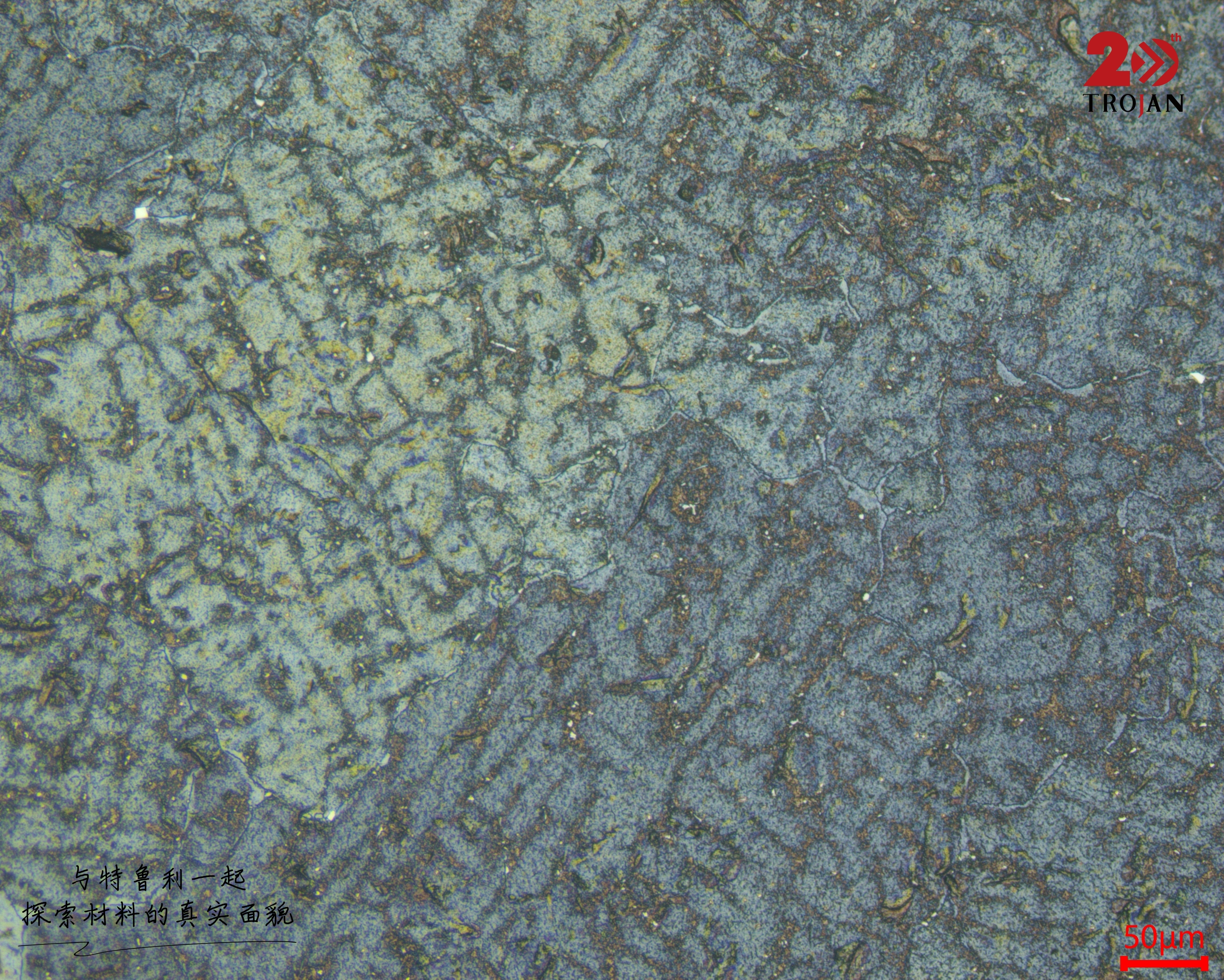

Figura 3: Microestructura después de implementar el flujo de trabajo de preparación especializado.
Este flujo de trabajo preserva las microestructuras originales intactas, revela con precisión las técnicas de fundición de los espejos de bronce Han y proporciona datos confiables para la investigación del patrimonio cultural.
Parámetros de preparación recomendados
- Molienda: MET-SP P800–2500
- Pulido rugoso: SC 0,05 μm súper
- Pulido final: ZN 0,05μm 439

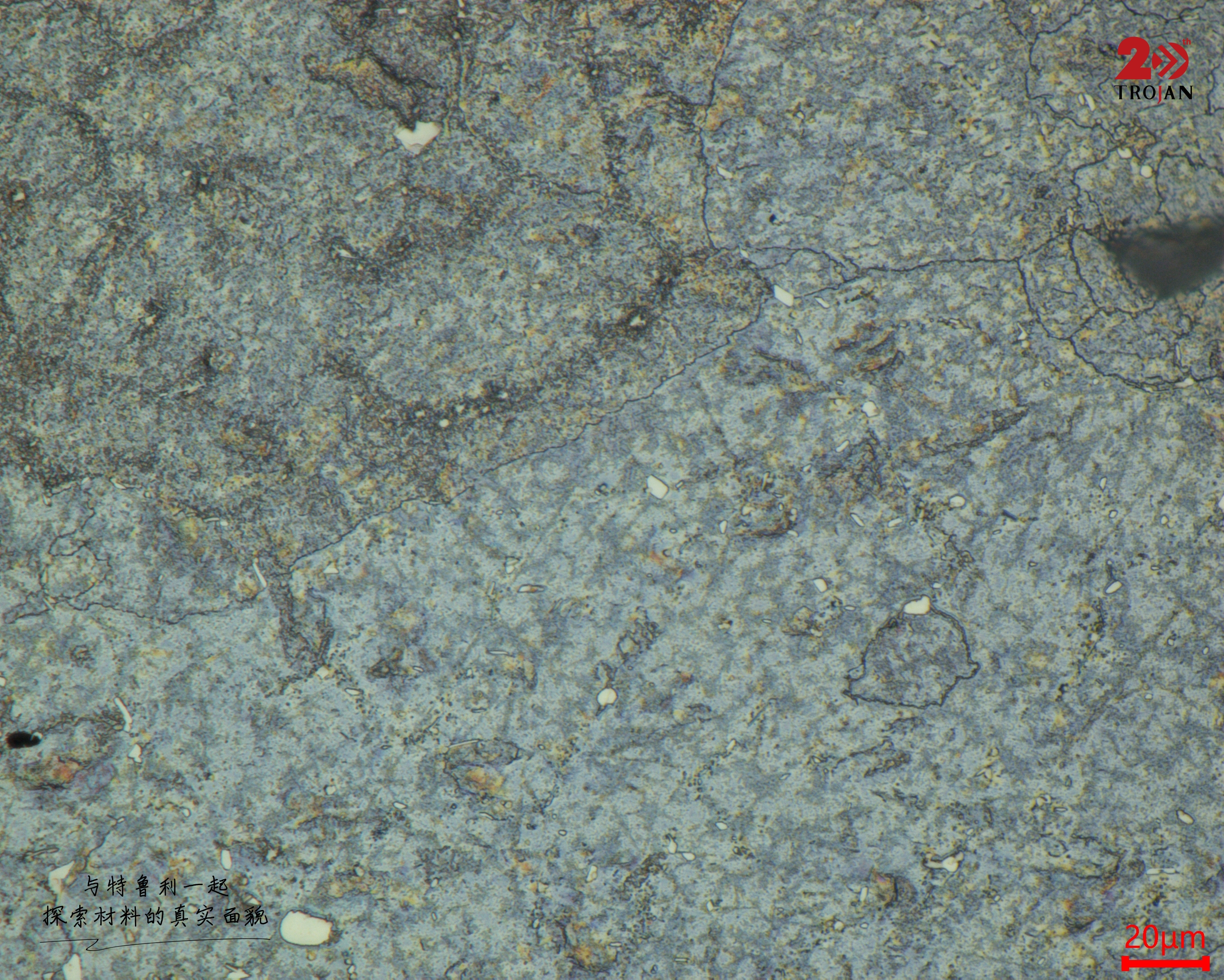

Figura 4: Resultado final con gran aumento que muestra las fases conservadas.
