Caso de preparación de muestras metalográficas: cerámica de alúmina- Trojan (Suzhou) material technology Co., Ltd.

Las cerámicas de alúmina poseen propiedades excepcionales que incluyen alta dureza, resistencia superior al desgaste, resistencia a la corrosión y excelente aislamiento. Como cerámicas estructurales y funcionales ampliamente utilizadas, se aplican en piezas de aislamiento electrónico, componentes de precisión resistentes al desgaste, blindaje de alta temperatura, industria aeroespacial y metalurgia. Su microestructura gobierna directamente el desempeño del servicio y la vida útil de los productos terminados.

Microestructura y Control de Calidad

El examen metalográfico permite una observación clara del tamaño del grano, la morfología de los límites del grano, la distribución de los poros, las microfisuras y los defectos de impurezas para evaluar con precisión la calidad de la sinterización y la homogeneidad de la microestructura. Los datos metalográficos ayudan a optimizar los parámetros de sinterización y a prevenir fallas del producto, como grietas, abrasión y rotura del aislamiento. Es una base técnica esencial para el control de calidad de la producción en masa, la mejora del rendimiento y el análisis de fallas de cerámicas de alúmina.

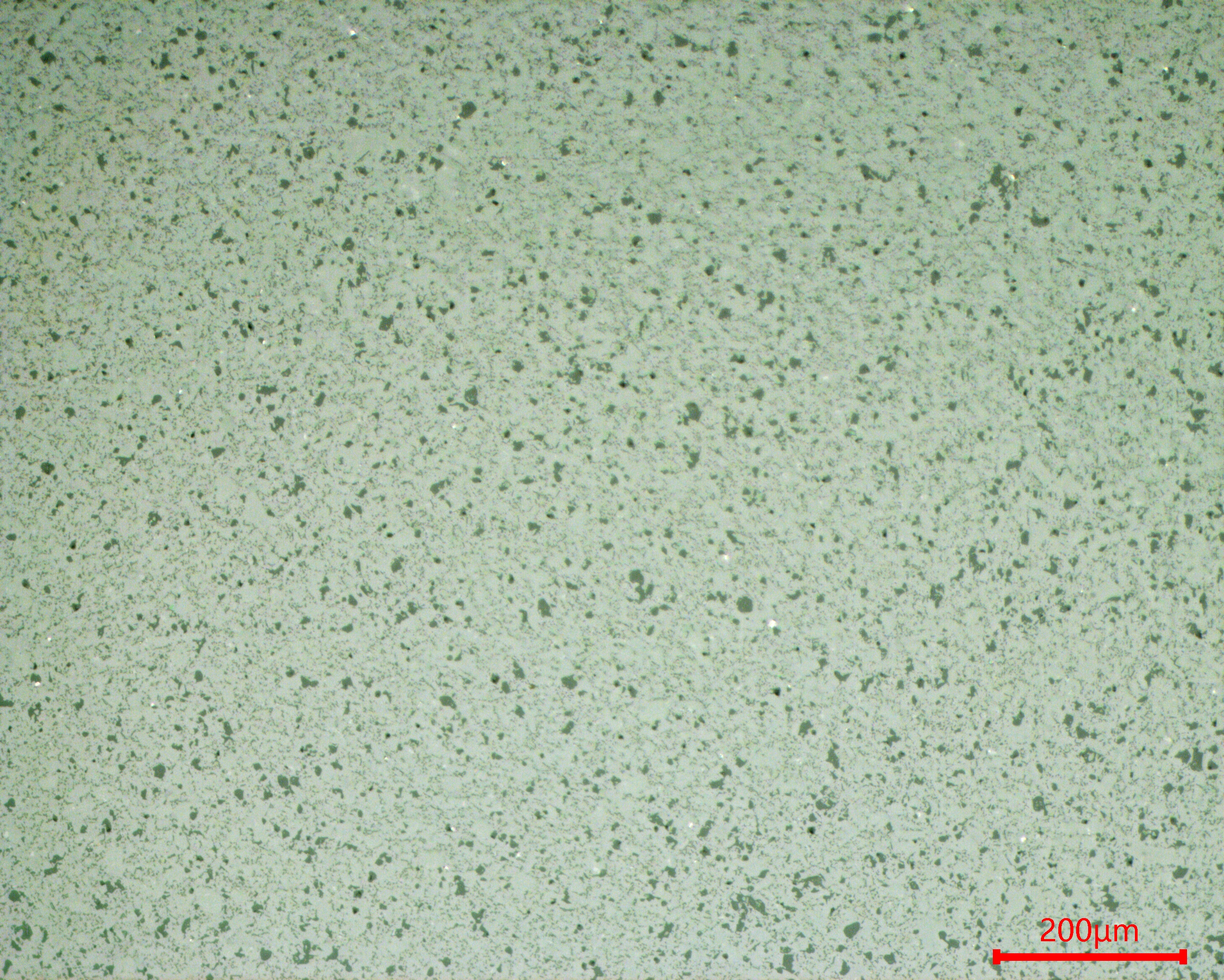

Alumina ceramic microstructure overview at 200um scale — Observación de microestructura a escala de 200 μm.

Mecanismo de pulido y pulido

Las cerámicas de alúmina presentan una gran dureza y fragilidad, lo que hace que el papel de lija convencional sea ineficaz para esmerilar. Para el pulido grueso se utilizan discos abrasivos de diamante aglomerados con resina, seguido del pulido fino con un disco POH y una suspensión de diamante de 9 μm. Los discos abrasivos de resina brindan amortiguación durante el procesamiento, evitando grietas longitudinales severas y permitiendo una preparación eficiente de muestras de cerámica de alúmina.

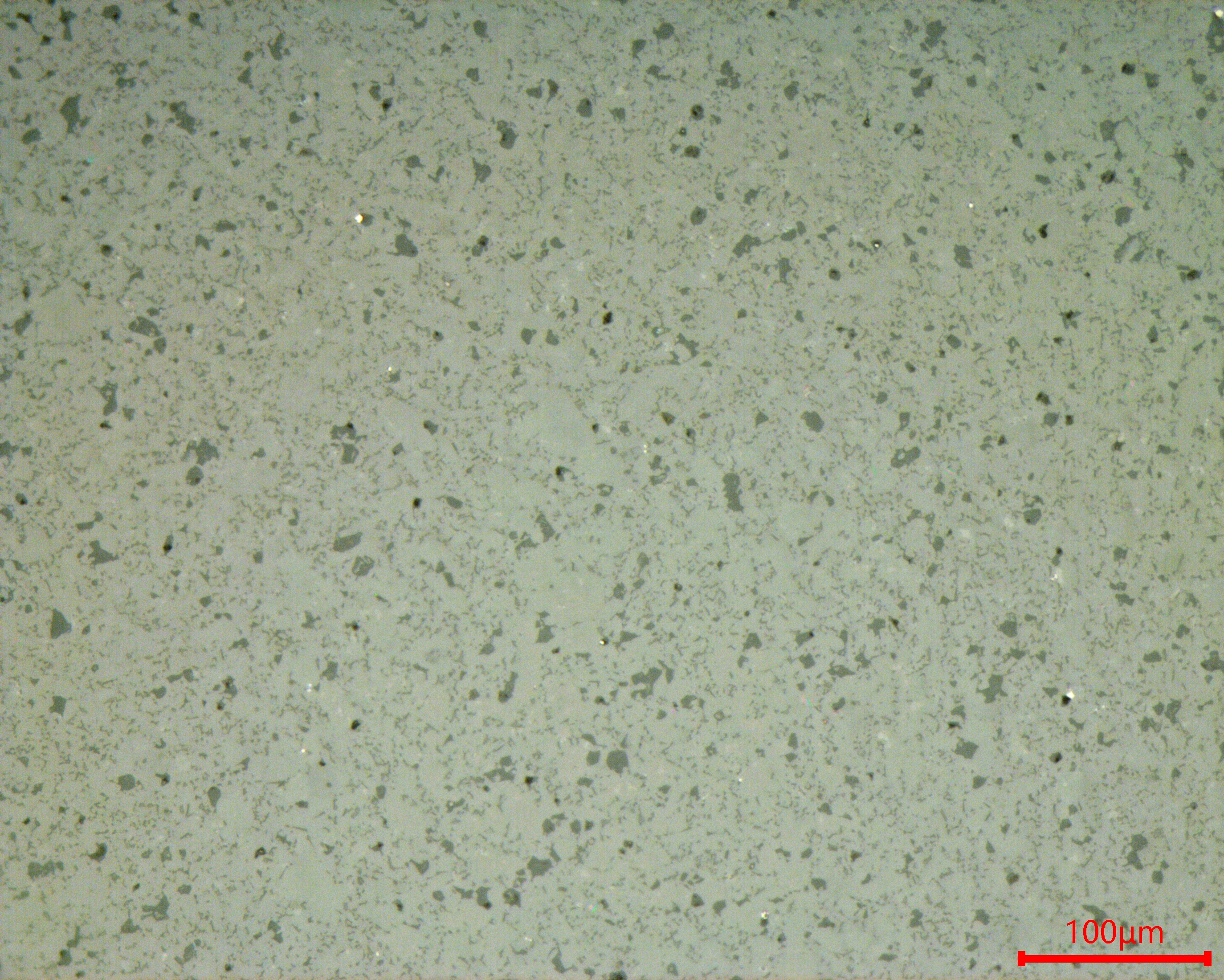

Alumina ceramic fine grinding surface at 100um scale — Estado de molienda fina a escala de 100μm

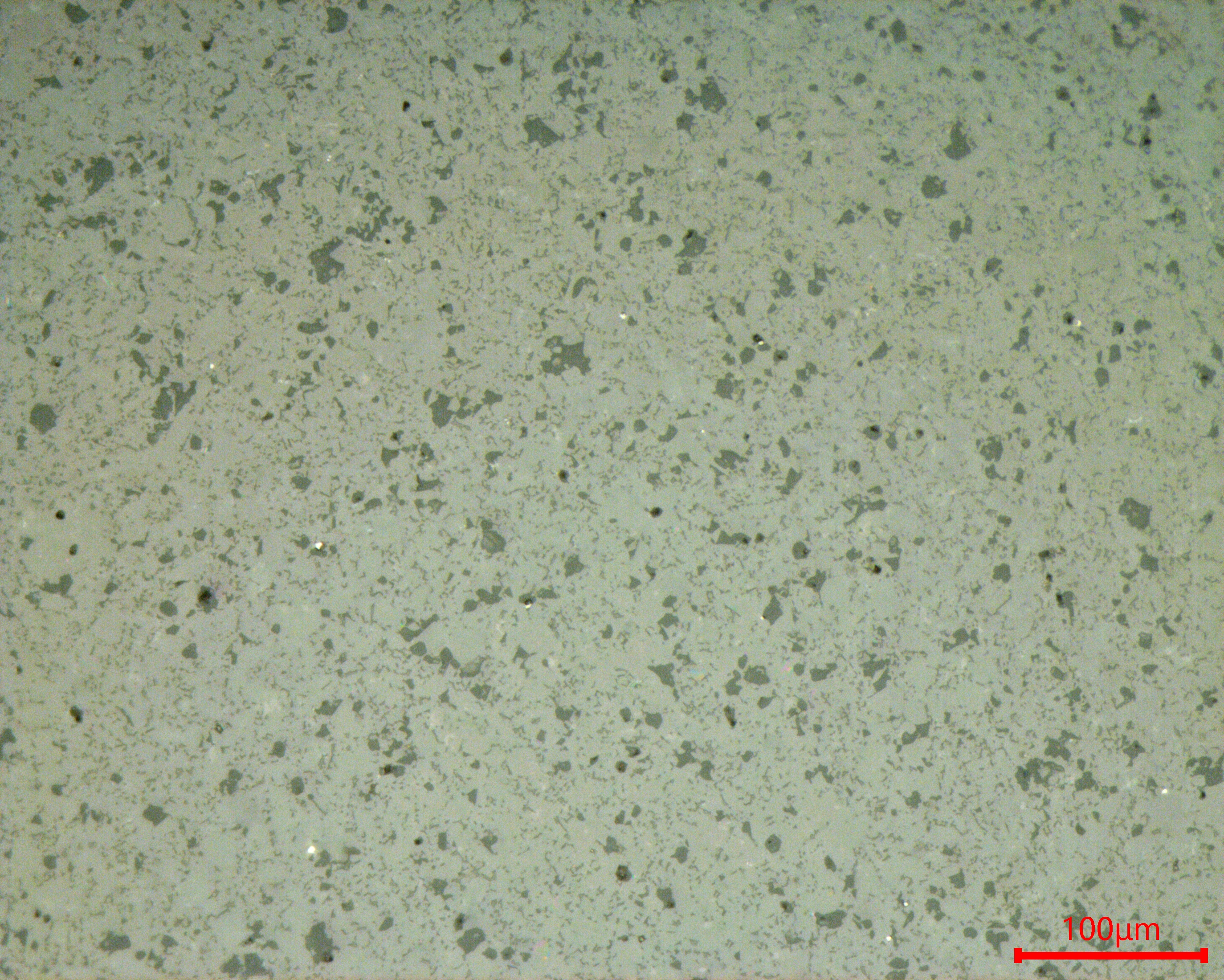

Alumina ceramic detail view at 100um scale — Control de homogeneidad de la superficie a escala de 100 μm.

Procedimiento de preparación

Compartimos el preparación metalográfica Procedimiento para muestras de alúmina sinterizada a continuación para su referencia:

Rectificado basto y planarización : Disco abrasivo de diamante de resina P400DiaRe
Molienda fina : Disco POH Suspensión PD-WT de 9 μm
pulido rugoso : Disco GF-JP Suspensión PD-WT de 3 μm
Pulido final : Suspensión de disco ZN SO-T401

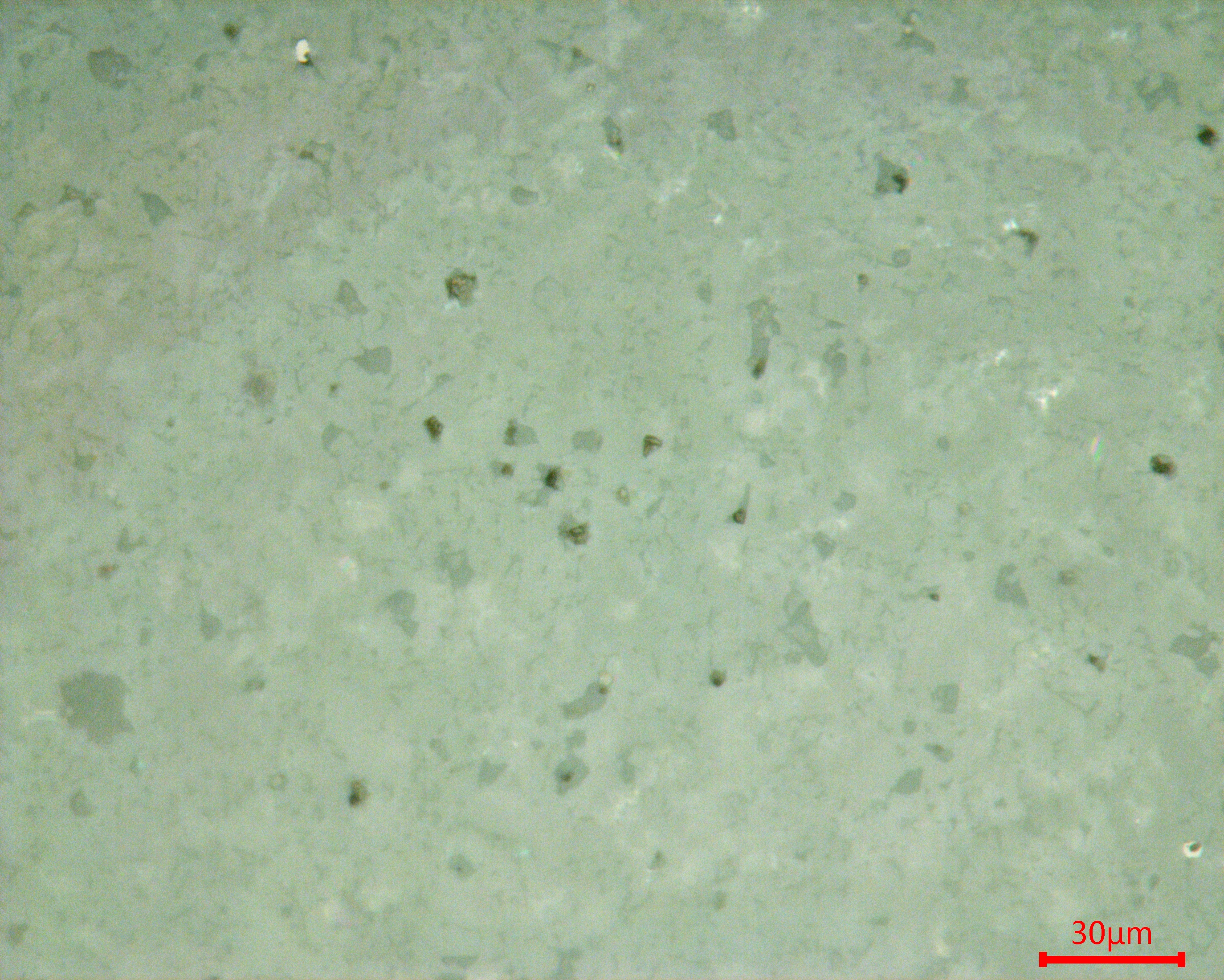

Alumina ceramic final polished microstructure at 30um scale — Vista final de la estructura pulida a escala de 30 μm.

Etiquetas y metadatos

#troyano #troyanometallography #Metalografía #Preparación de muestras #CerámicaAlúmina #CerámicaEstructural #Pruebademateriales #Análisis de fallos #InvestigaciónCerámica
