英语
西班牙语
德语
Hoja de oblea con revestimiento de diamante DP
Descripción del productoLas hojas de oblea tienen un ancho de corte muy delgado, se recomiendan para...
Las aleaciones Mo-W combinan las propiedades superiores de dos metales refractarios, con puntos de fusión ultra altos y una excelente estabilidad dimensional a temperaturas elevadas, ampliamente adoptadas para aplicaciones estructurales de alta temperatura. A diferencia de la mayoría de las aleaciones duras, las aleaciones Mo-W son relativamente más blandas y tienen mejor ductilidad, una característica que crea desafíos para preparación de muestras metalográficas .
Daños en el subsuelo y desafíos de caracterización
Cuando se procesa en un sistema de esmerilado y pulido de encimera con placas co-rotativas, la compresión mecánica direccional continua y el corte inducen fácilmente capas de deformación plástica invisibles en la superficie de la muestra. Estos daños en el subsuelo no pueden identificarse visualmente, pero distorsionan la estructura cristalina original. Esto conduce a una mala interpretación de las imágenes SEM, datos de orientación EBSD poco confiables y otros errores durante la caracterización del material.
La solución de pulido vibratorio
Para resolver este problema, implementamos el pulido vibratorio como paso final del flujo de trabajo. El pulido vibratorio ofrece una suave microfricción aleatoria y de baja tensión sin cortes agresivos direccionales. Elimina el daño superficial y la tensión residual acumulada durante el esmerilado y el pulido preliminar, elimina los artefactos inducidos por la preparación y restaura la verdadera microestructura intrínseca de los materiales. Este enfoque produce constantemente muestras de alta calidad para una caracterización de alta precisión.
Parámetros de preparación
- Molienda: Grano P400-P2500 | 15N | 50/150 rpm
- Pulido áspero: Tela SC Suspensión de diamante policristalino de 3 μm | 15N | 50/150 rpm
- Pulido final: Suspensión de alúmina de tela ZN de 0,05 μm | 18N | 50/150 rpm
- Pulido Vibratorio: Tela ET Suspensión de alúmina de 0,05 μm | 100 minutos

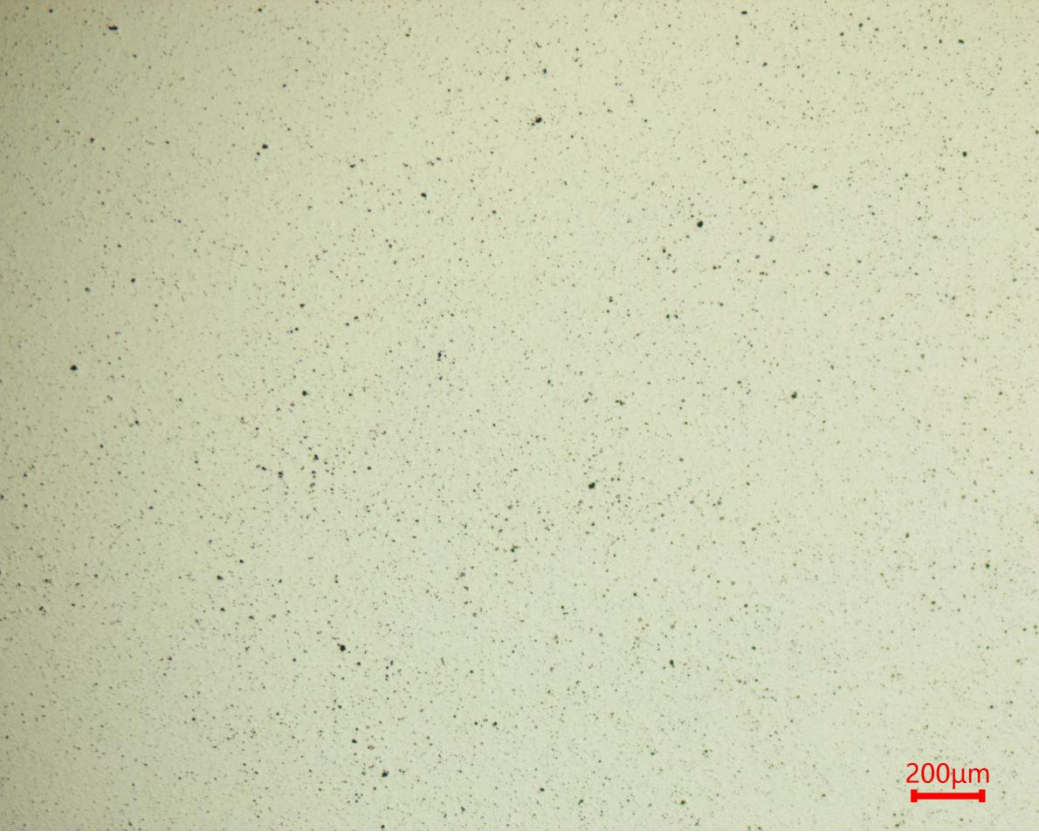

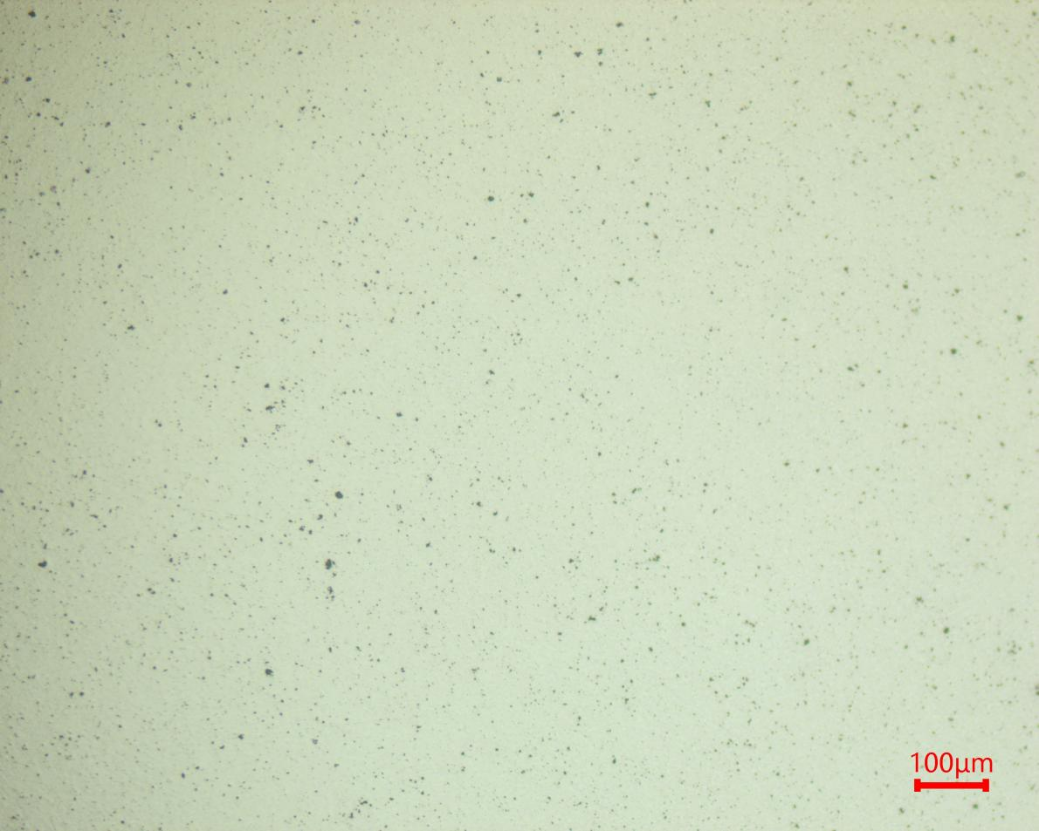

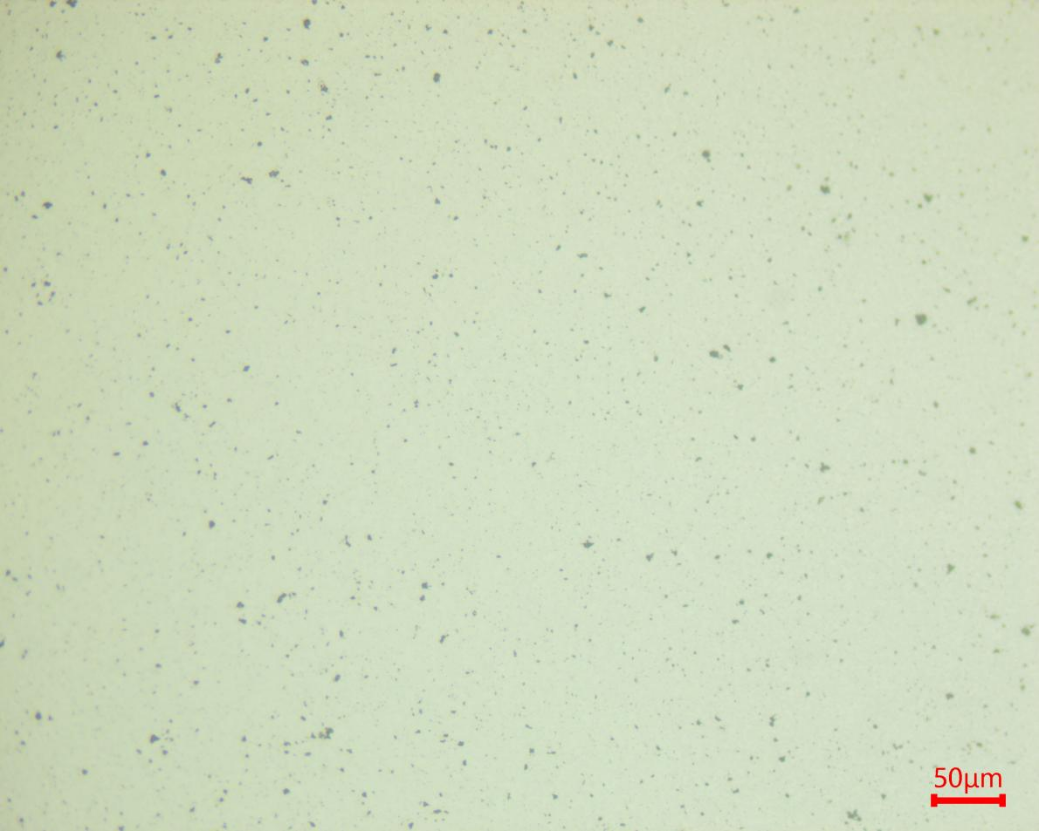

Resultados de la micrografía metalográfica
Los resultados de la micrografía metalográfica se comparten a continuación para su referencia.
