Las barras colectoras de cobre conductoras de alta potencia y las resistencias de derivación integradas suelen adoptar una estructura de galvanoplastia de doble capa: una capa inferior de níquel de 1,5‑4 μm y una capa superior de estaño de 3‑8 μm, lo que equilibra la resistencia a la corrosión y los requisitos de ensamblaje eléctrico.
Actuando como una capa barrera, la densa capa inferior de níquel bloquea la difusión hacia el exterior y la oxidación de los iones del sustrato de cobre. Mejora la adhesión del revestimiento, mejora el rendimiento resistente al desgaste y a las altas temperaturas y mitiga la corrosión por fricción bajo vibración. Esto lo hace ideal para aplicaciones exigentes como sistemas de almacenamiento de energía, pilas de carga de CC y controles electrónicos montados en vehículos.

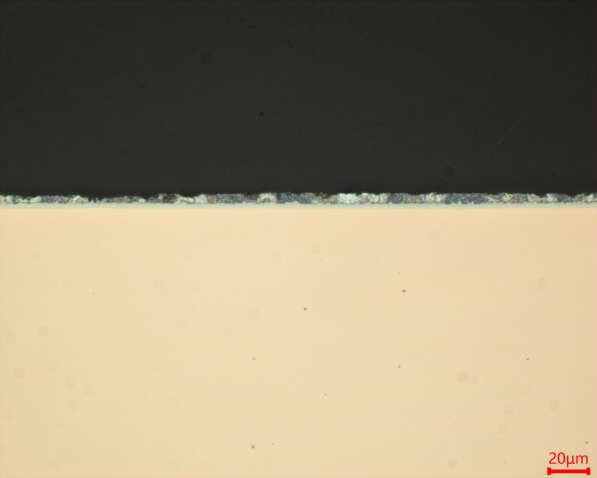

Figura 1: descripción transversal del recubrimiento galvanizado de doble capa.
Beneficios de rendimiento y aplicación
El revestimiento exterior de estaño ofrece una baja resistencia de contacto estable y una excelente soldabilidad. Se deforma plásticamente bajo la compresión del perno, lo que garantiza un rendimiento de baja resistencia térmica a largo plazo en los puntos de conexión.
El estañado simple sufre interdifusión de Cu-Sn, deslustre y decoloración. El niquelado exclusivo muestra una pobre soldabilidad. El revestimiento combinado de níquel y estaño aprovecha las ventajas de ambas capas y evita sus inconvenientes. Se utiliza ampliamente en derivaciones de almacenamiento de energía, barras colectoras de inversores fotovoltaicos y conectores eléctricos de nueva energía de alta potencia.

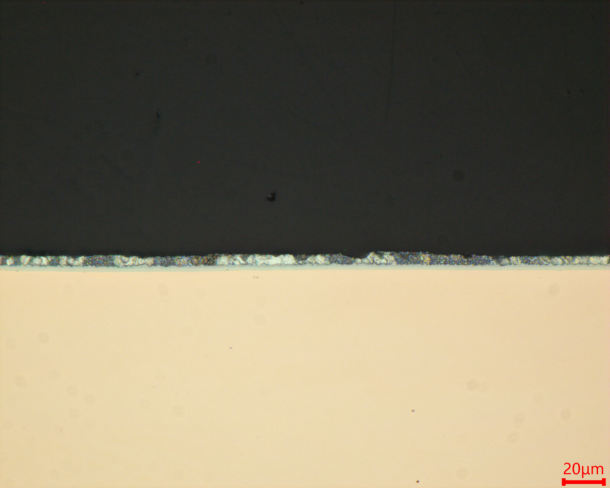

Figura 2: Morfología de la interfaz que muestra la transición entre las capas de cobre y de recubrimiento.
Desafíos clave y pasos de preparación
Reto clave para preparación metalográfica de barras colectoras y derivaciones recubiertas de doble capa de Ni-Sn: manejo de esta estructura alterna de capa fina blanda y dura.
Es esencial un control preciso de tres pasos críticos:
- Corte: evitar daños térmicos
- Montaje: prevenir la deformación inducida por la compresión
- Rectificado y pulido: eliminar la delaminación y el flujo plástico

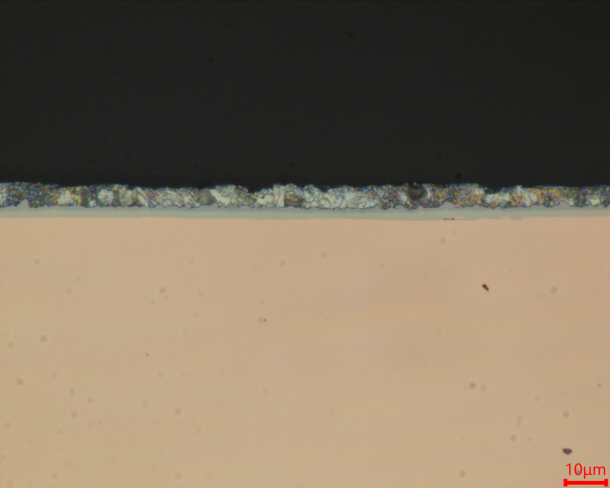

Figura 3: Inspección del espesor de la capa con gran aumento.

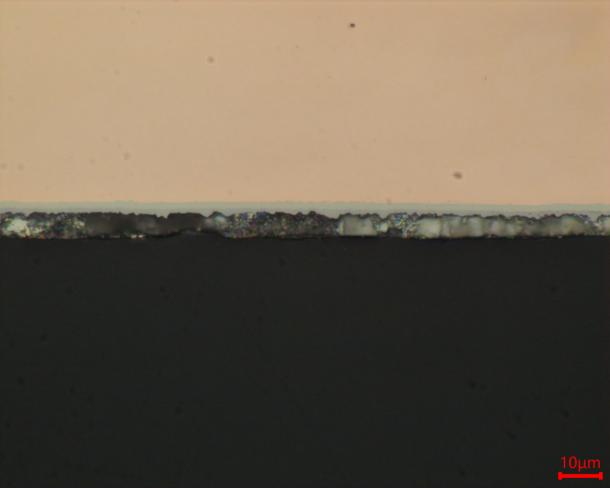

Figura 4: Sección transversal metalográfica completamente preparada.
La operación estandarizada minimiza los artefactos de preparación, restaura fielmente la microestructura real y el espesor del recubrimiento y proporciona datos metalográficos confiables para la verificación del espesor del recubrimiento y el control de calidad del proceso.
