英语
西班牙语
德语
Cortadora de precisión CT 2300
Descripción del productoLa cortadora de escritorio manual CT-2300 es adecuada para el corte de prec...
La morfología transversal de las fibras de nailon y PET contiene pistas fundamentales sobre el rendimiento del material. El análisis metalográfico revela distintas geometrías de sección transversal de fibra: perfiles circulares estándar, en forma de cruz personalizados, huecos o trilobales. Estas microestructuras gobiernan directamente el brillo de la fibra, la sensación al tacto, la absorción de humedad y la resistencia mecánica.

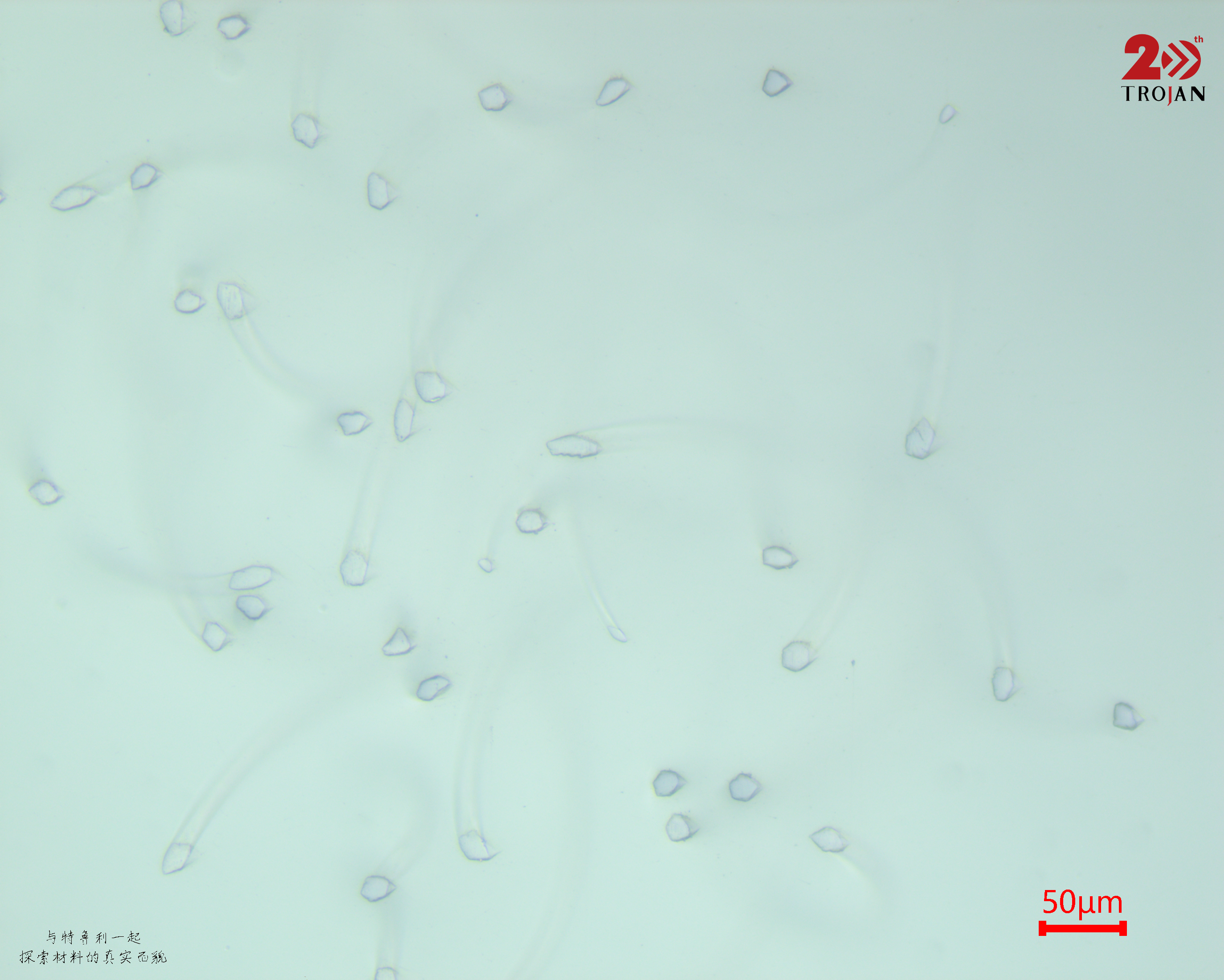

Figura 1: Descripción general de las secciones transversales de fibra Por ejemplo, las secciones transversales huecas brindan calidez ligera, mientras que las formas perfiladas mejoran la evacuación de la humedad. Los ingenieros utilizan la observación metalográfica para identificar rápidamente tipos de fibras, evaluar la consistencia del proceso de hilatura y detectar defectos como burbujas de aire, perfiles irregulares y huecos.

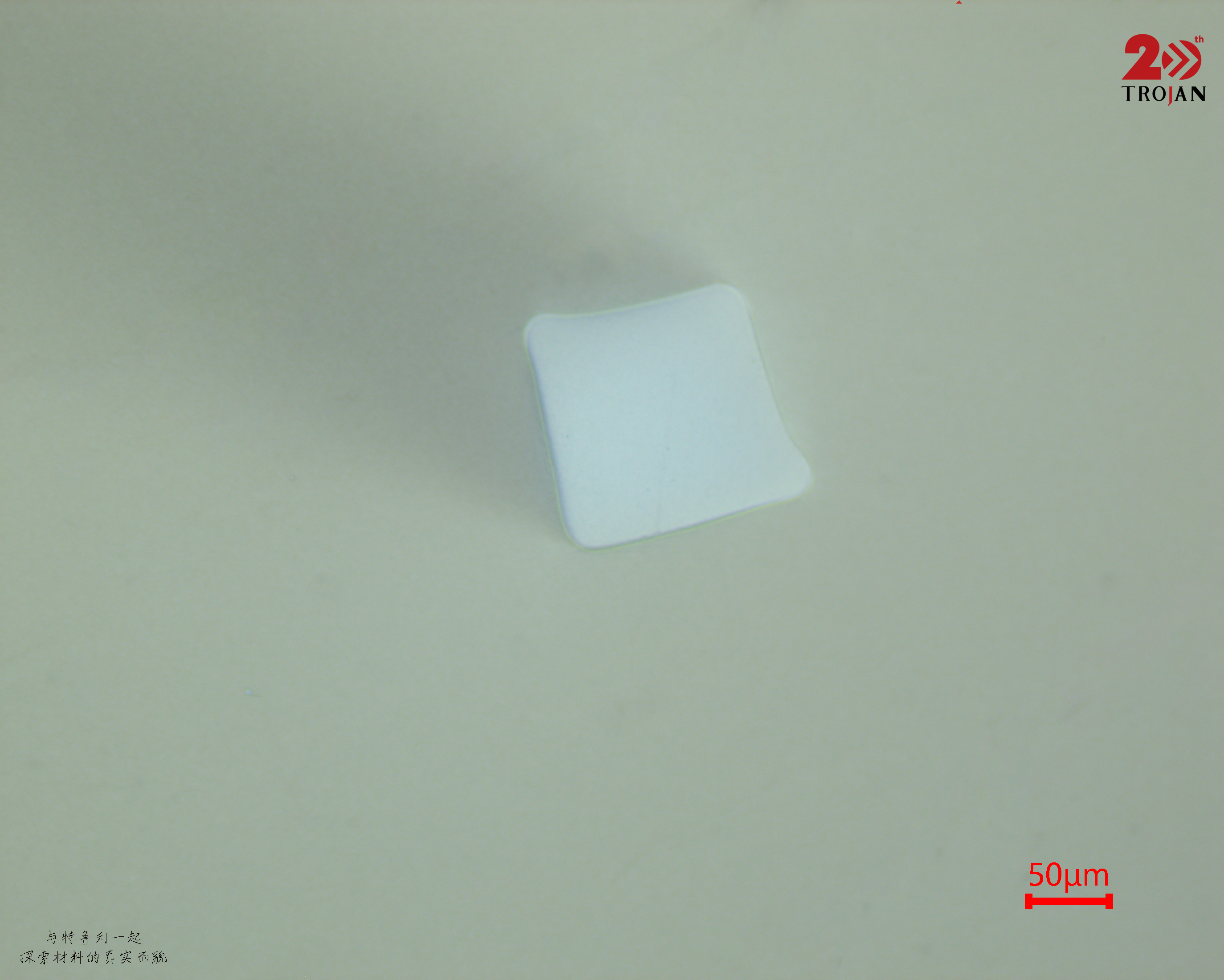

Figura 2: Geometría de perfil personalizada Ya sea para la optimización de procesos, la mejora de la calidad o la investigación de fallas, el análisis metalográfico de secciones transversales actúa como una "lente de microscopio" que vincula las microestructuras con las propiedades macroscópicas y respalda la innovación de materiales.

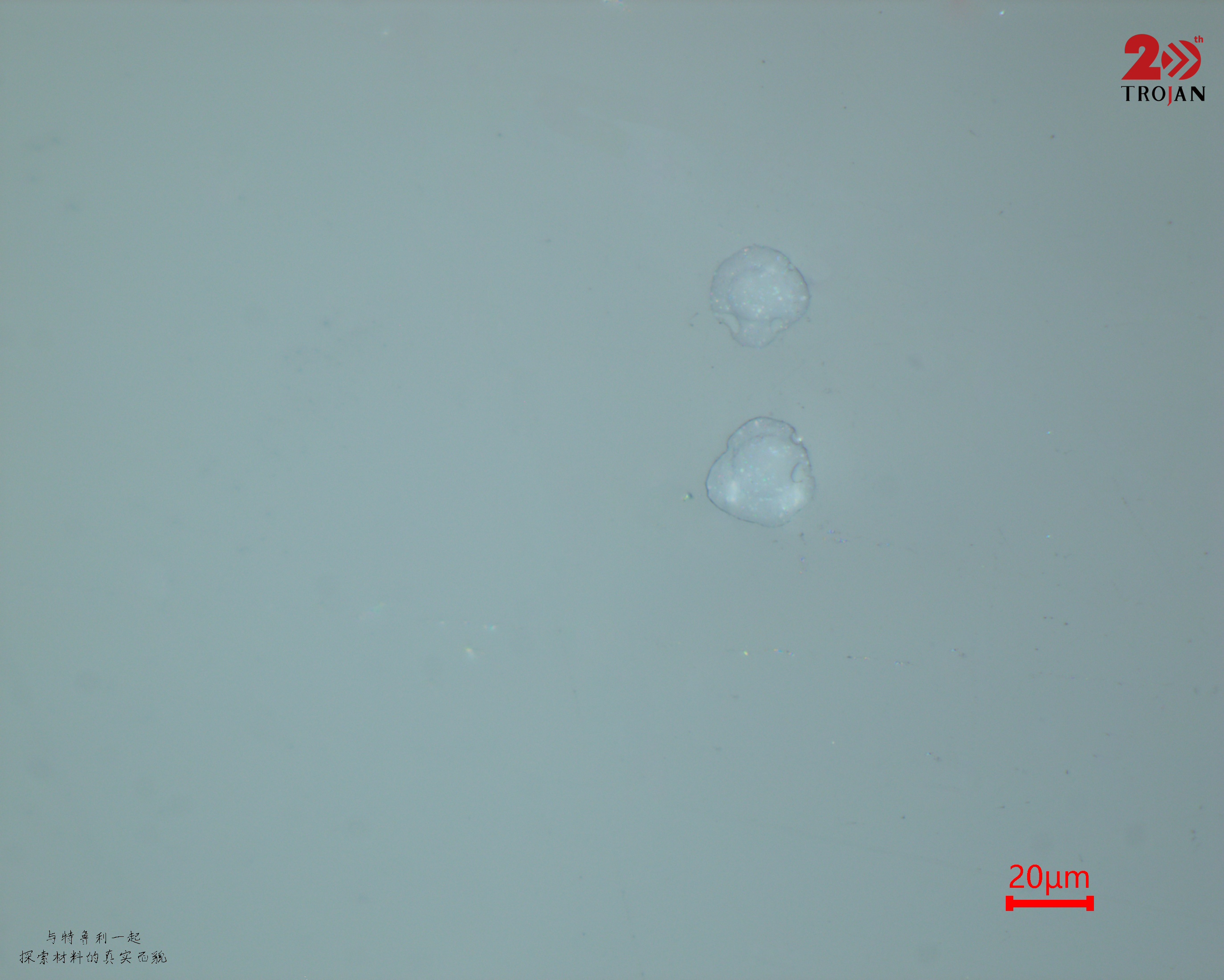

Figura 3: Detección de defectos con gran aumento Procedimiento de preparación de muestras de fibra de nailon y PET
- Montaje: resina TJ2226
- Molienda 1: Disco abrasivo P800 MET-SP
- Molienda 2: Disco abrasivo P2000 MET-SP
- Pulido 1: SC-JP Paño de pulido PD-WT de 1 μm
- Pulido 2: Paño de pulido ET-JP de 0,05 μm AO-W

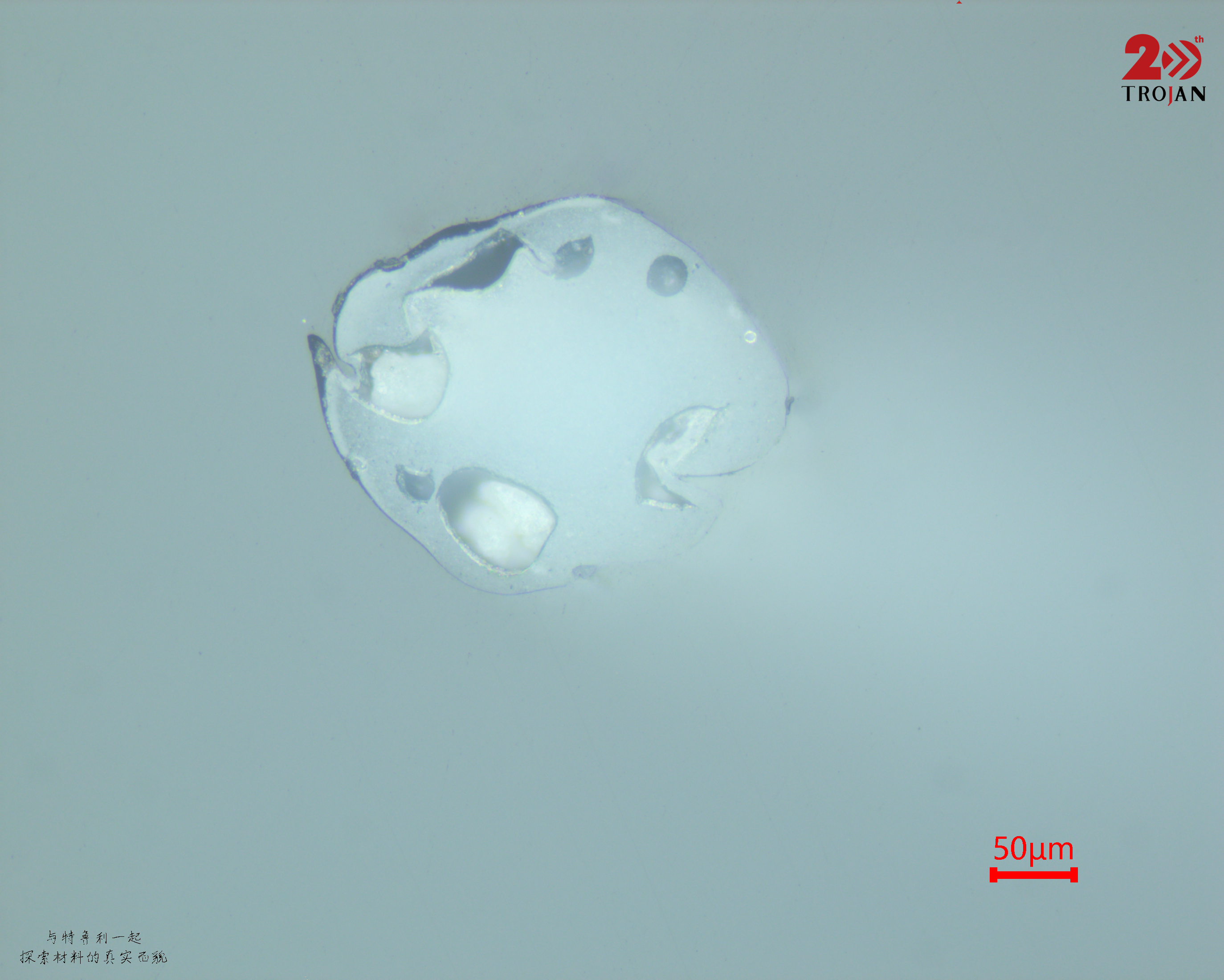

Figura 4: Microestructura pulida final #Trojan #Trojanmetallography #Metalografía #Preparación de muestras #Fibra de polímero #Nylon #PET #Ciencia de materiales #Pruebas textiles #Control de calidad
.png?imageView2/2/w/400/format/jpg/q/75 "Vasos de muestra desechables")
