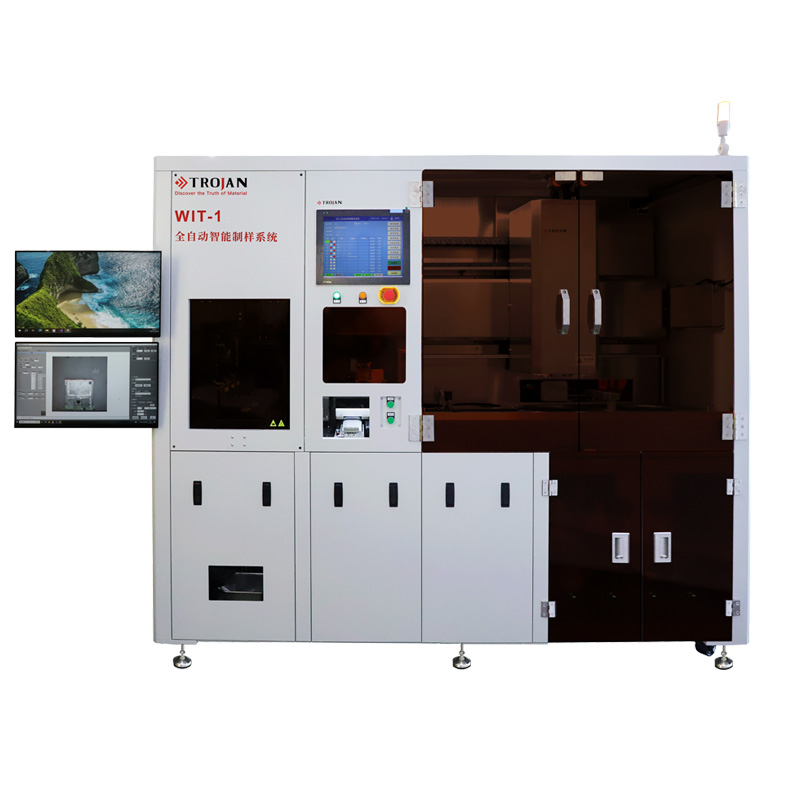

Sistema de preparación de muestras inteligente totalmente automático WIT-1

El sistema de preparación de muestras inteligente totalmente automático WIT-1 está desarrollado específicamente para la detección de cortes transversales en industrias como semiconductores y PCB... Puede usarse para la detección y análisis de posicionamiento preciso de orificios de PCB, cobre, uniones de soldadura y bolas de estaño. Utiliza una cámara CCD de alta definición para determinar la posición de esmerilado, lo que le permite completar automáticamente procesos como desbaste, esmerilado fino, pulido fino y limpieza.

Características:

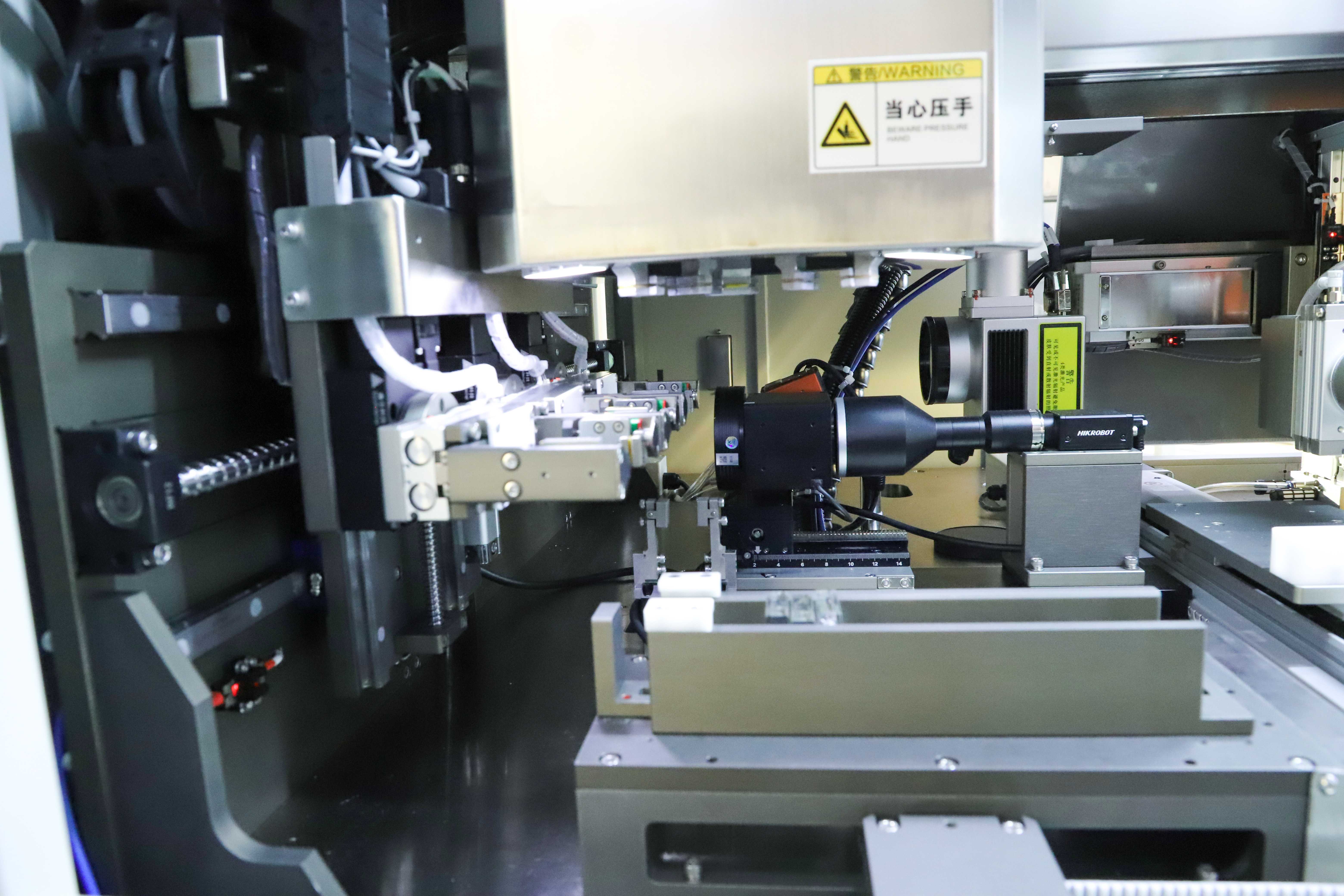

1）La lente CCD de alta precisión para calibración de muestras ofrece alta precisión y un gran campo de visión, logrando una precisión de rectificado de ±10μm.

2）Se pueden calibrar varias líneas de molienda en una sola muestra a la vez. Después de completar un molido, pasa automáticamente al siguiente sin necesidad de recalibración.

3）Ajusta automáticamente el ángulo de molienda para corregir las muestras que se inclinan durante el montaje.

4）Puede contener hasta 3 muestras simultáneamente para esmerilar y pulir.

5）La presión y velocidad aplicadas a la muestra son controlables, evitando grietas o roturas debido a una presión excesiva.

6）Equipado con marcado/codificación láser para la trazabilidad de la muestra.

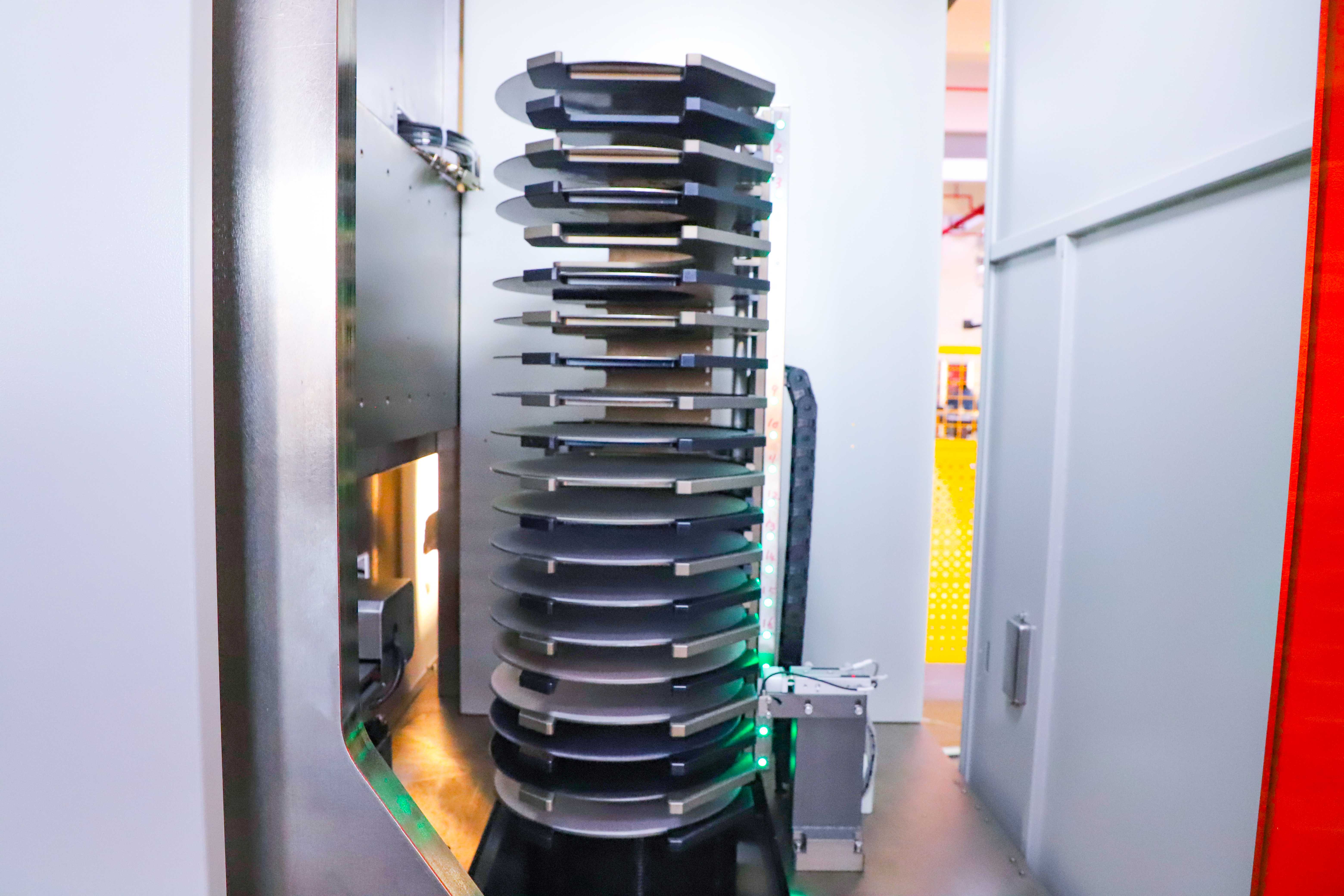

7）Estaciones de trabajo duales con cambio automático de disco abrasivo; Puede alojar hasta 20 discos abrasivos.

8）Capaz de fotografiar el suelo/superficie pulida.

9）Configurado con 4 juegos de diferentes fluidos de pulido, 2 de los cuales tienen agitación mecánica; Los 4 juegos cuentan con alarmas de nivel de líquido.

10）Incluye una estación de limpieza con limpieza ultrasónica, enjuague con agua y secado con secador de aire.

11）Las muestras procesadas se colocan boca arriba y se disponen ordenadamente en la bandeja de recuperación para evitar rayar la superficie preparada.

Especificaciones técnicas

INGENIO-1
Entrada	Fuente de alimentación	CA 220 V/50 Hz Tierra, Potencia total: 7 Kw, Potencia nominal: 2 Kw
	aire comprimido	0,6 ~ 0,7 MPa, diámetro exterior de la manguera = Φ10 mm
	Conexión de agua externa	<0.3Mpa, diámetro exterior del tubo = Φ10 mm
	Caja de montaje de muestra	Tamaño 39×47×12 mm / 302712 mm, cantidad máxima 21
Salida	Drenaje	Tubo de drenaje de 32 mm de diámetro exterior
Salida	alta	Muestras descargadas boca arriba y ordenadamente dispuestas.
Seguridad	Parada de emergencia	Presione para cortar el circuito de control y el suministro de energía.
	Seguridad Door Lock	Relé de seguridad y cerradura de puerta de seguridad, nivel de protección de seguridad PLD.
	Luz de alarma de tres colores	si
controlar	Control PLC	Pantalla principal: 15 pulgadas / Pantalla auxiliar: 7 pulgadas
controlar	pantalla de computadora	Pantalla doble, 24 pulgadas
Sistema de alineación	Cámara CCD	25 megapíxeles
	Campo de visión de la foto	35x35mm
	Marcado/lectura láser	si
	Número máximo de líneas	30
	Método de dibujo lineal	Traducción de distancia especificada basada en líneas características.

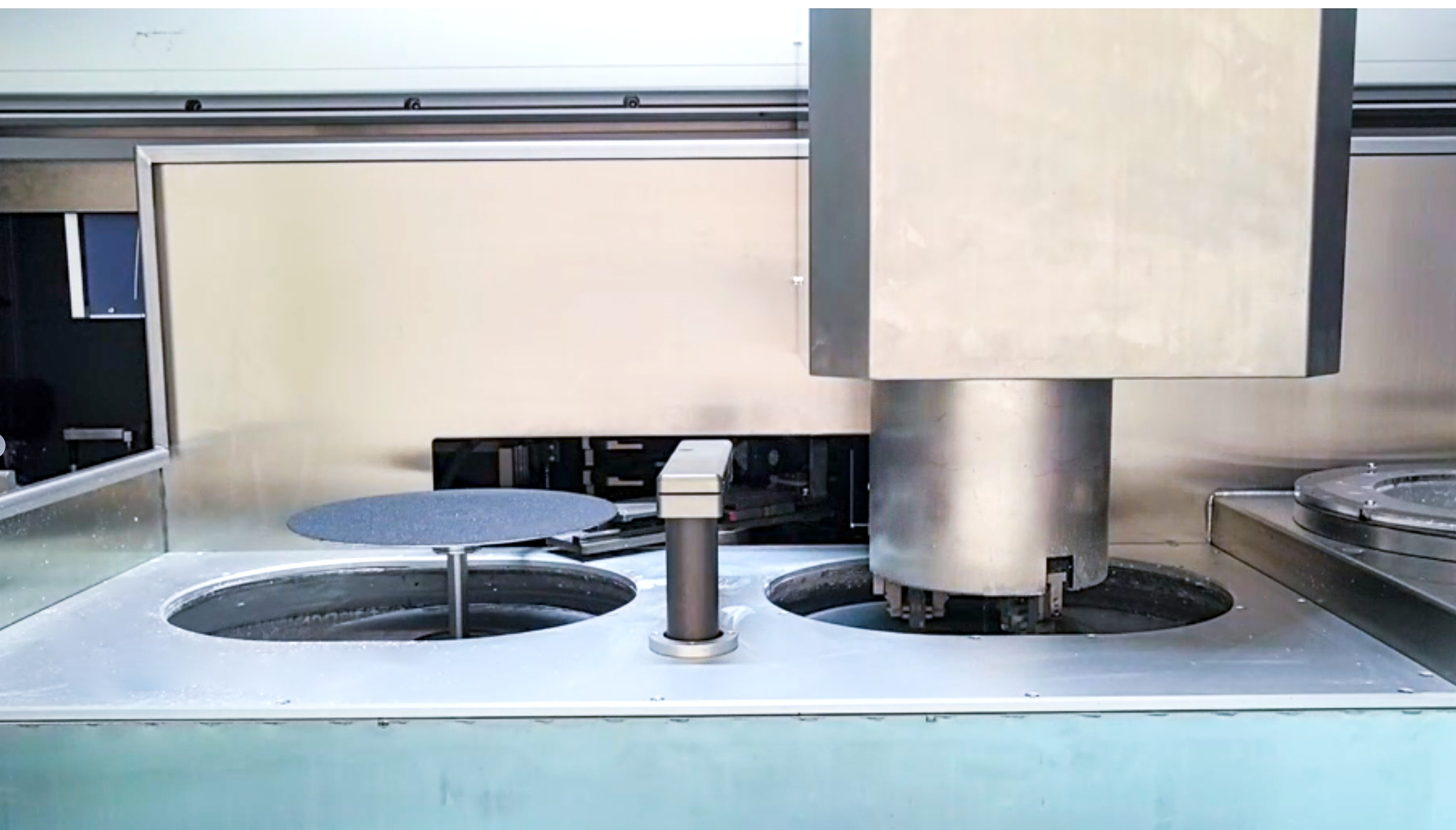

Estación de pulido/pulido	Estaciones de molienda	2
	Diámetro del disco abrasivo	Φ254mm
	Velocidad de rotación	100-1000 rpm
	Potencia del motor	1Kw
Cabezal de molienda móvil	Número de muestras retenidas	3
	Potencia del motor	0,4 kilovatios
	Velocidad de rotación	Oscilación alternativa de 0-360°
	Presión	5-100 N
Sistema de dispensación	Grupos de dispensación	4 grupos X 1,8L cada uno
	Tasa de flujo	0-50ml/minuto
	revolviendo	2 grupos, agitación mecánica
	Alerta de nivel de líquido	si
Almacenamiento en disco	Número de discos	20
Almacenamiento en disco	Alerta de vida útil del disco	Basado en el recuento de uso o la fuerza de molienda
Limpieza	Limpieza Methods	Enjuague con agua, ultrasonidos, centrifugado de disco de alta velocidad
Limpieza	Estación de secado	Secado con aire independiente
Biblioteca de procesos de preparación de muestras	Grupos de programas	30
	Pasos máximos por programa	10
	Condición final de un solo paso	Cantidad de molienda restante [min 0,001 mm], Cantidad de molienda [min 0,001 mm] o Tiempo de molienda
	Modo de molienda de un solo paso	Por presión [0-100N] o velocidad [min 0,001mm/s]
Dimensiones	Pantalla y luz plegadas	2400x1320x2000mm
Peso		1500kg
