Esquema de preparación para acero inoxidable para metalurgia de polvos 316- Trojan (Suzhou) material technology Co., Ltd.

Esquema de preparación para acero inoxidable para metalurgia de polvos 316

26-11-2025

El acero inoxidable pulvimetalúrgico (PM) 316, aprovechando sus ventajas de resistencia a la corrosión, alta resistencia y conformación casi neta, se ha aplicado ampliamente en escenarios como núcleos de válvulas de motores de automóviles, implantes de dispositivos médicos, válvulas resistentes a la corrosión química, sujetadores de plataformas marinas y componentes estructurales de equipos electrónicos.

El propósito principal de la preparación de su muestra no es solo presentar la microtopografía sino también verificar si el material cumple con los requisitos de resistencia a la corrosión y a las condiciones de servicio mediante la observación de la distribución de los poros, el tamaño del grano y el contenido de inclusiones, lo que proporciona una base directa para la optimización del proceso de producción y el control de calidad del producto.

Para la preparación de muestras de acero inoxidable 316 PM se comparte como referencia el siguiente esquema:

1️⃣ Lijar hasta quedar plano con papel de lija metalográfico P400;

2️⃣ Rectificado fino con disco POS Líquido de pulido PD-WT de 9 μm;

3️⃣ Pulir con Paño de pulido SC-JP Líquido de pulido PD-WT de 3 μm;

4️⃣ Pulir con Paño de pulido ET-JP Líquido de pulido PD-WT de 1 μm;

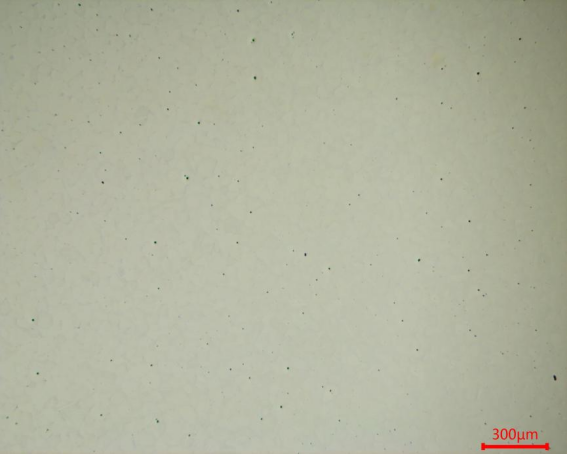

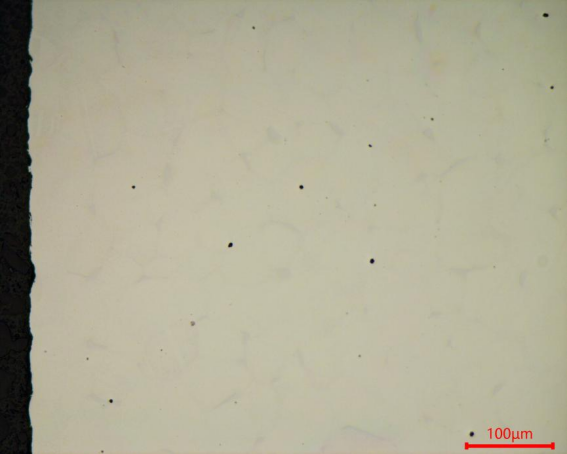

5️⃣ Realizar el pulido final con Paño de pulido ZN-ZP Líquido de pulido SO-A439 de 50 nm.

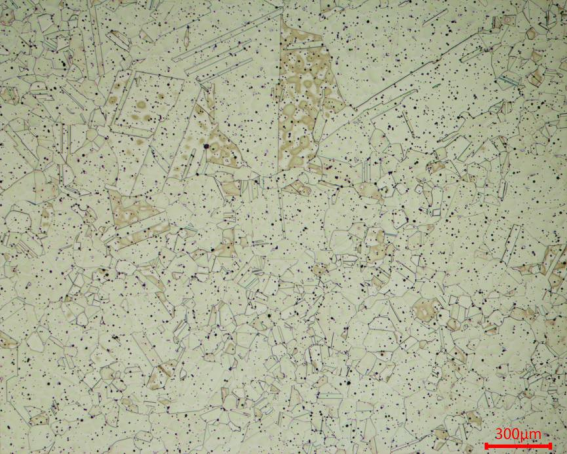

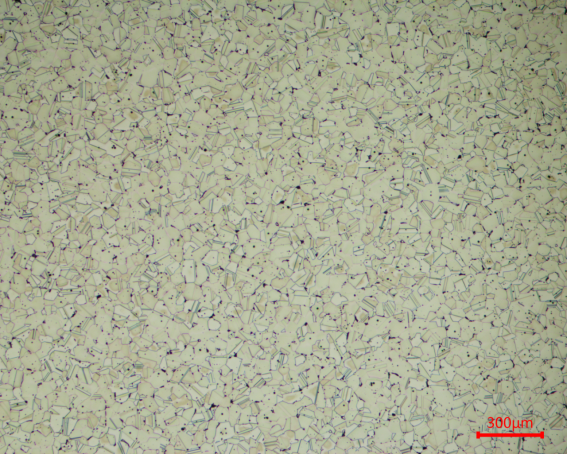

Después del pulido, se realiza un grabado electrolítico con una solución acuosa de ácido oxálico al 10 % a 6 V durante 50 segundos.

#Microestructura de acero #Ciencia de materiales #Metalografía #Muestras de acero #Análisis de microestructura #Preparación de acero #Técnico de materiales #Preparación de muestras #Microscopía #Pruebas metalúrgicas #Aleaciones de acero #Pulido de acero #Pruebas de microestructuras #MetalografíaLab #Análisis de materiales #Calidad del acero #Vista microscópica #Ingeniería metalúrgica #LabTechLife #PruebasdeMateriales #AnálisisEstructural #lunesdemetalurgia #seccióntransversal #montajeenfrío
