Estudio microestructural de aleación de magnesio AZ31 montada en el frío a través del pulido de precisión- Trojan (Suzhou) material technology Co., Ltd.

Estudio microestructural de aleación de magnesio AZ31 montada en el frío a través del pulido de precisión

20-05-2025

La aleación de magnesio AZ31 es una aleación típica de magnesio deformada. Con el magnesio como matriz, proporciona a la aleación la característica básica de baja densidad, lo que le da a la aleación de magnesio AZ31 una ventaja significativa en aplicaciones livianas. Con su alta ductilidad, alta conductividad térmica y buena propiedad de protección electromagnética, se usa ampliamente en componentes estructurales de piezas aeroespaciales, automotrices, productos electrónicos y otros campos.

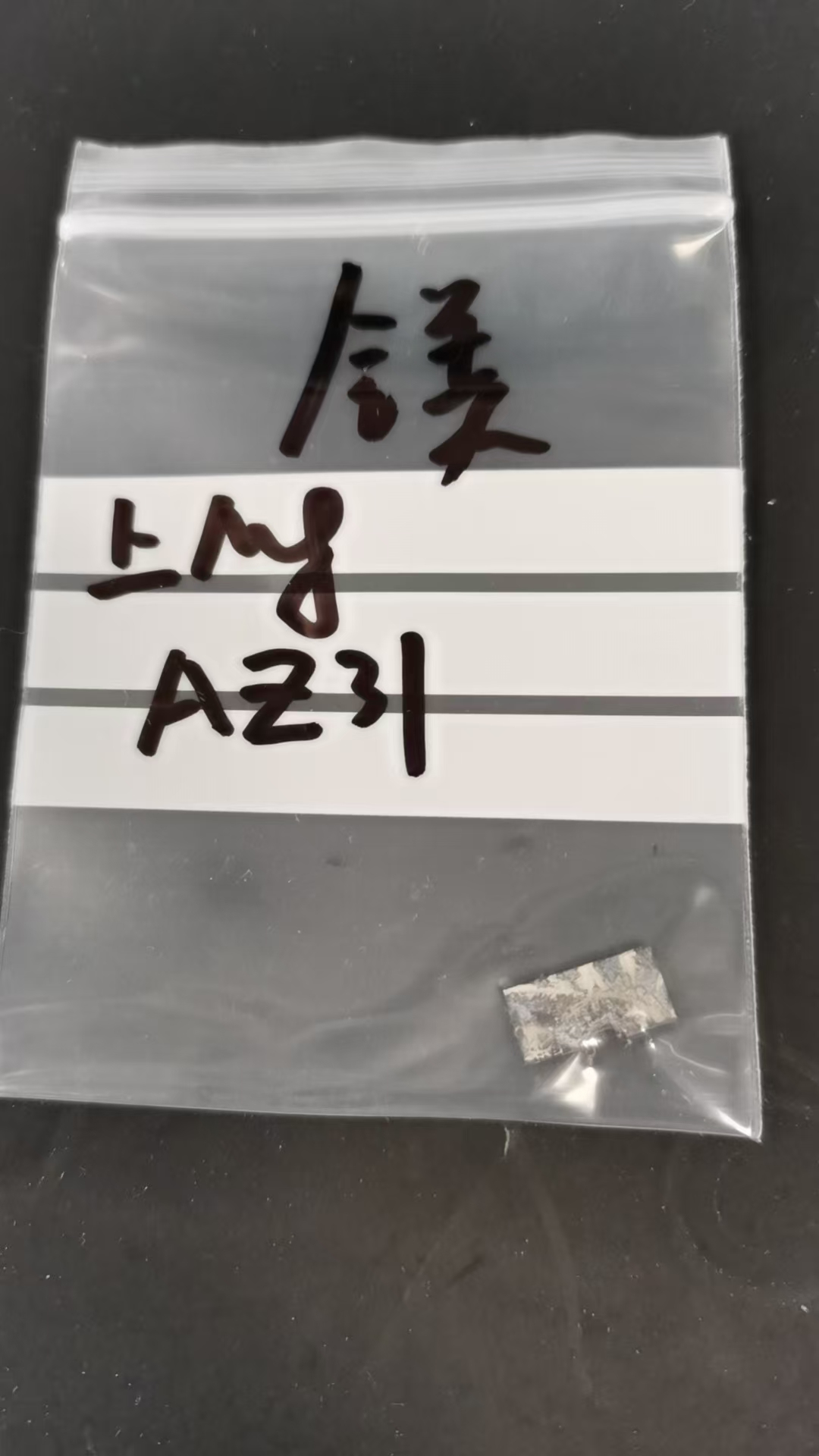

Ahora, las placas delgadas de la aleación de magnesio AZ (Al%: 2.5-3.5, Zn%: 0.6-1.4, Mn%: 0.2-1.0, y el MG restante) están pulidos y muestreados.

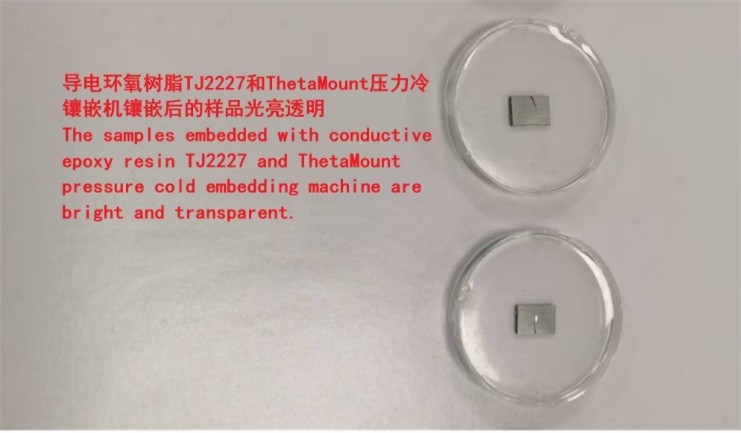

La muestra se ha cortado en piezas pequeñas y se incrusta directamente con la resina epoxi conductora TJ227 y la máquina de montaje en frío de la presión de la presión para la observación SEM posterior. Luego, la muestra se prepara en la máquina de molienda y pulido de doble disco de doble control alfa208. Los pasos específicos son los siguientes:

1. Para la molienda superficial con papel de lija de carburo de silicio P800/P1200/P2000, para evitar el montaje, la cera debe aplicarse a la superficie del papel de lija. Muela con un pequeño valor de fuerza y enjuague con alcohol después de cada pase.
2. El pulido grueso se lleva a cabo utilizando la tela de pulido YS y la suspensión de pulido de diamantes de 3 micras sin agua.
3. El pulido fino se lleva a cabo utilizando la tela de pulido ET y la suspensión de pulido de alúmina de 1 microna sin agua.

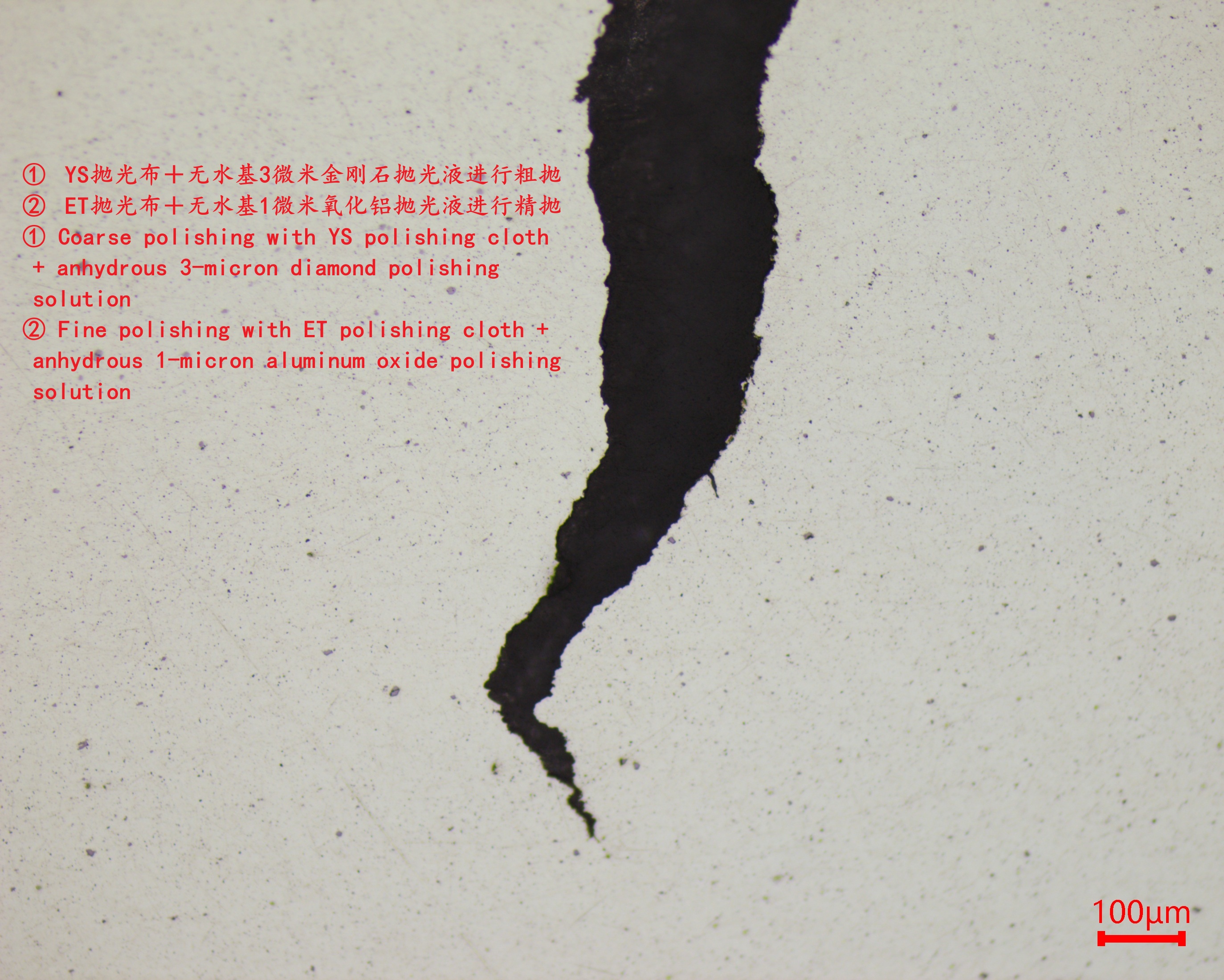

Observado con un microscopio metalográfico MN80, la superficie de la muestra pulida era lisa y la dirección de la grieta era claramente visible. La fase granular negra era una fase de fortalecimiento dura. La composición específica aún debe ser analizada por el posterior SEM eds.
