英语
西班牙语
德语
Cortadora de precisión CT 2300
Descripción del productoLa cortadora de escritorio manual CT-2300 es adecuada para el corte de prec...

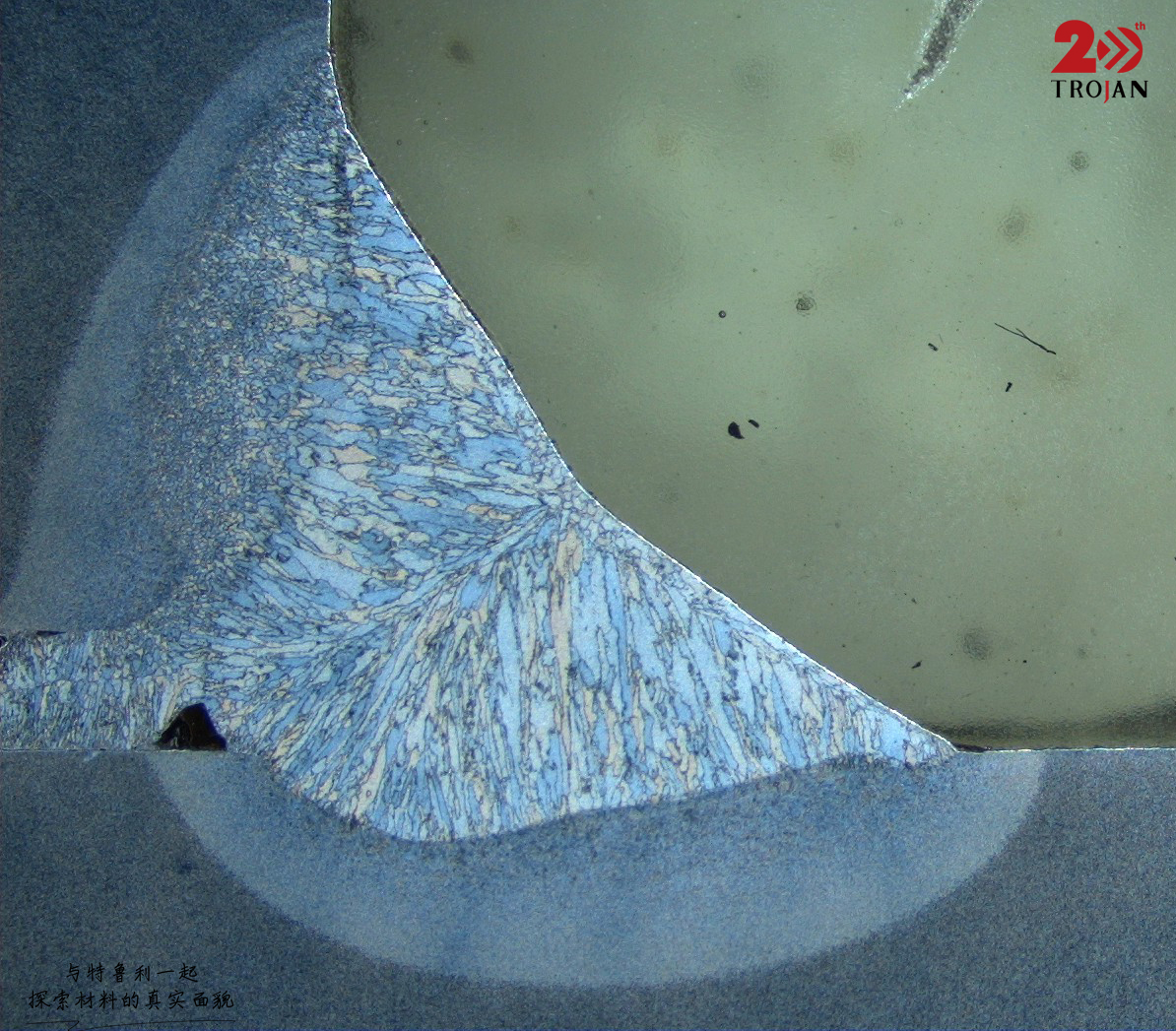

El examen metalográfico de uniones soldadas de acero al carbono fabricadas mediante soldadura por arco metálico con gas CO₂ sirve como método principal para evaluar la calidad de la soldadura y la racionalidad del proceso.

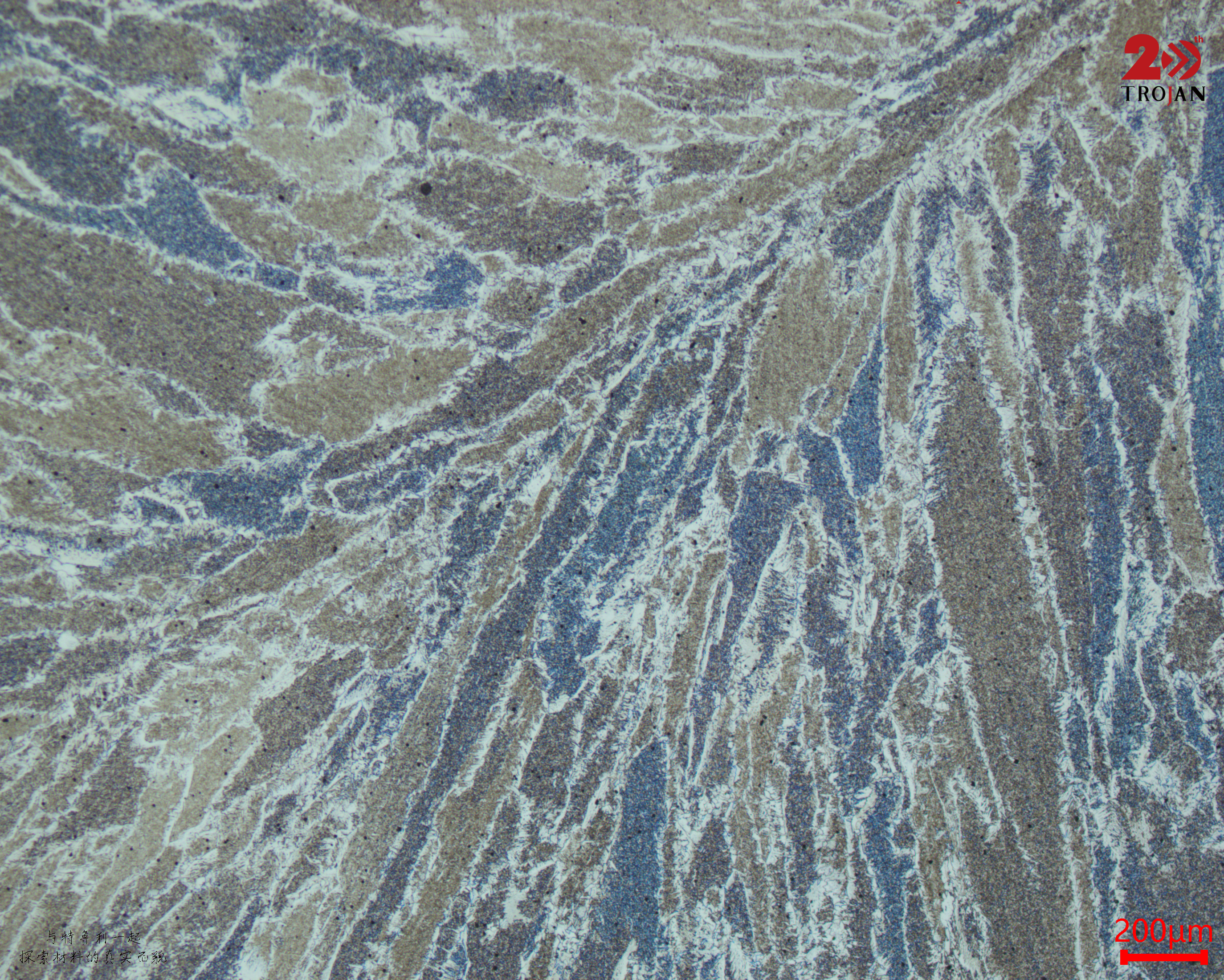

En la zona del metal de soldadura generalmente se encuentran granos columnares, junto con pequeñas cantidades de ferrita proeutectoide, ferrita de placa lateral y perlita.

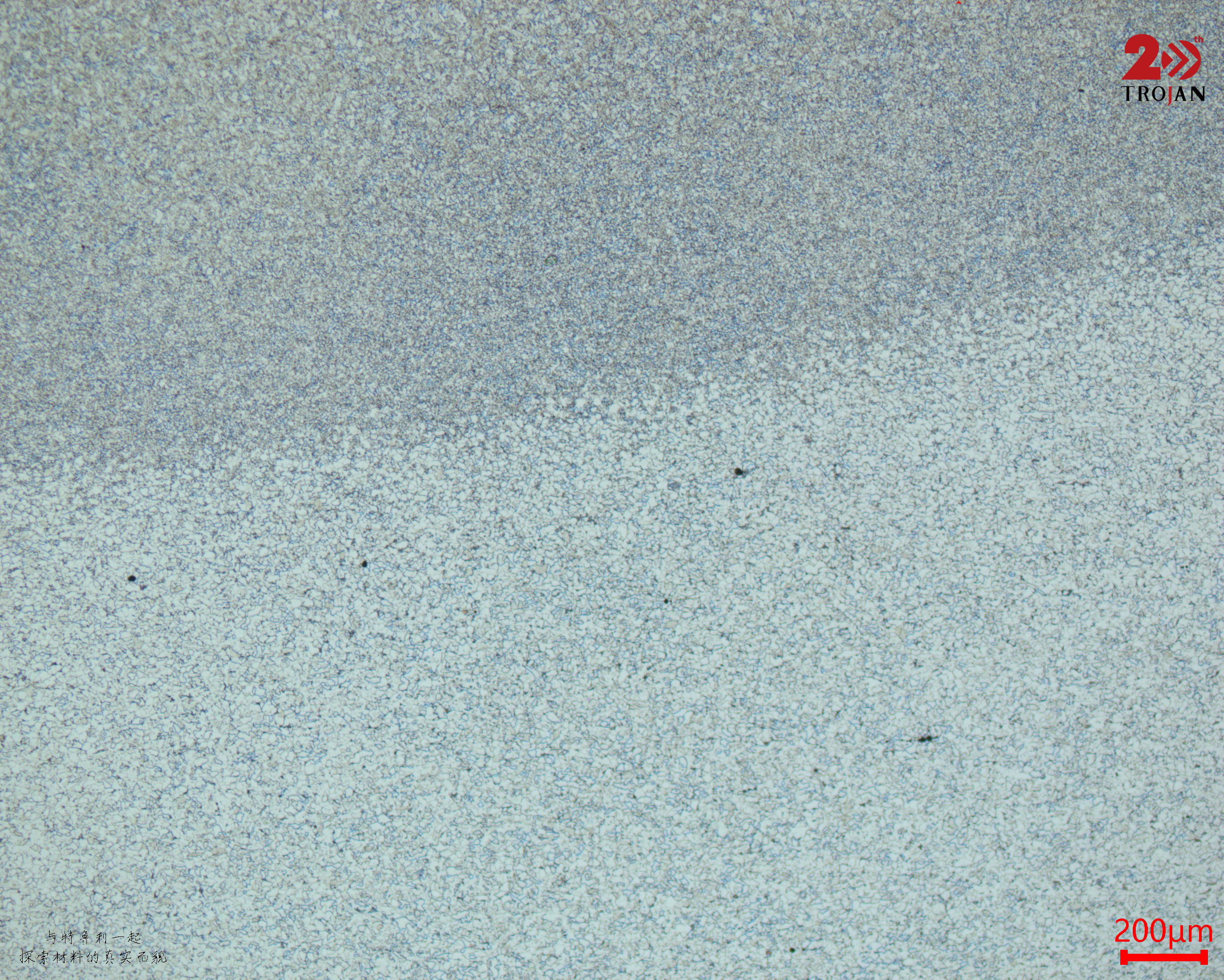

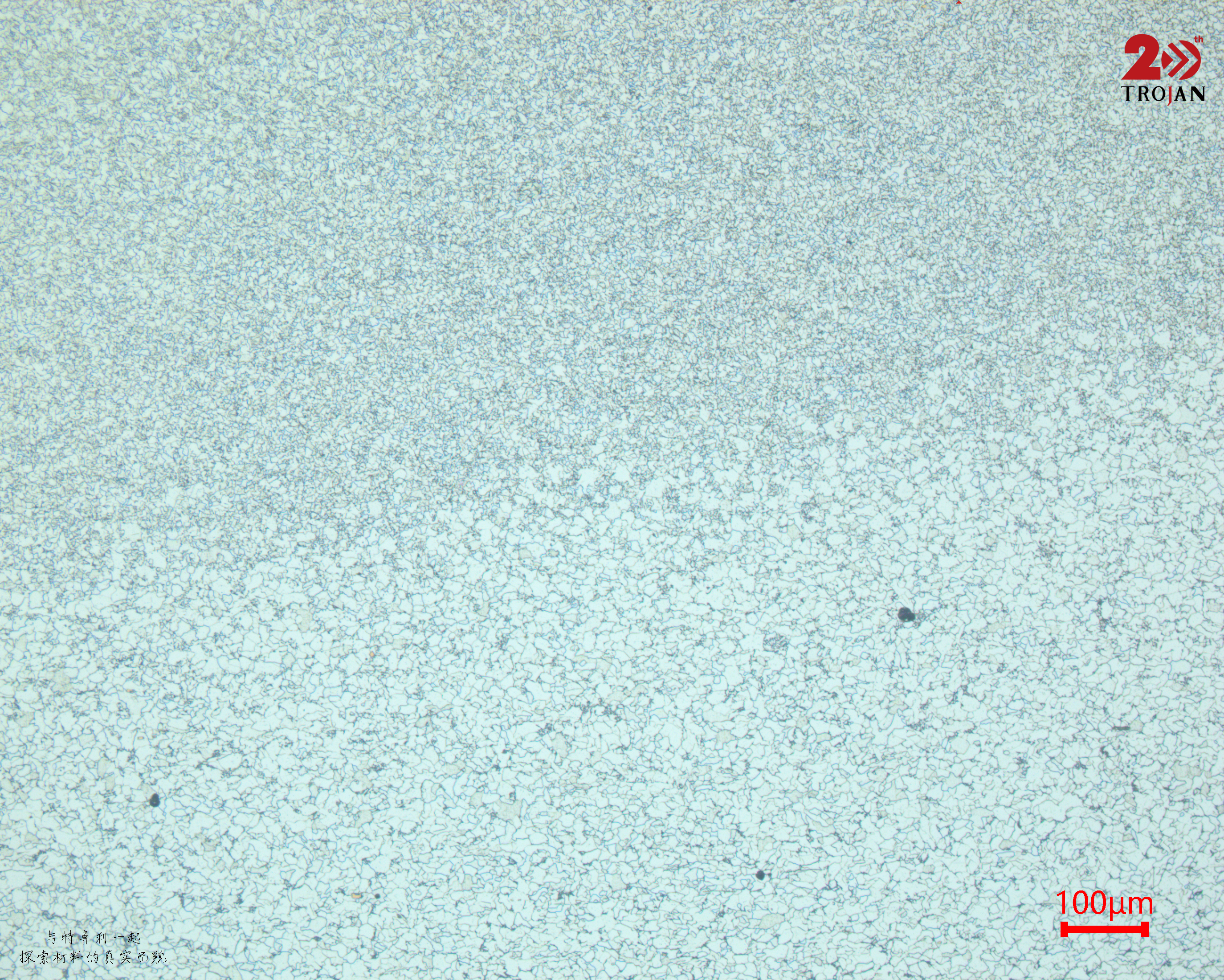

La zona afectada por el calor (ZAT) exhibe transiciones microestructurales entre regiones de grano grueso y de grano fino. En la zona de grano grueso tienden a formarse estructuras de Widmanstätten y capas martensíticas endurecidas, lo que fragiliza la unión soldada.
La observación microscópica cerca de la línea de fusión permite la identificación de defectos internos como fusión incompleta, microfisuras, poros e inclusiones. También evalúa cómo el nivel de sobrecalentamiento y la velocidad de enfriamiento afectan la morfología de la microestructura. Los resultados de las pruebas metalográficas proporcionan una referencia directa para ajustar la entrada de calor de soldadura, la temperatura de precalentamiento y la temperatura entre pasadas, controlando eficazmente la tendencia al endurecimiento y los riesgos de agrietamiento inducidos por el hidrógeno.
La evaluación metalográfica combinada que integra la distribución de la dureza y la evaluación de la microestructura es un enfoque confiable para verificar las especificaciones del procedimiento de soldadura y garantizar la integridad estructural.
1️⃣ Rectificado grueso: MET-M P400
2️⃣ Molienda fina: POS 9μm PD-WT
3️⃣ Pulido: ET-JP 1μm PD-WT
*Alternativa para el Paso 2: Papel abrasivo P800 a P2000
