中文简体
英语
西班牙语
德语
Cortadora de precisión CT 2300
Descripción del productoLa cortadora de escritorio manual CT-2300 es adecuada para el corte de prec...
Las aleaciones de alta entropía (HEA) están remodelando el futuro de la ciencia de los materiales. Con una fuerza excepcional, resistencia a alta temperatura y un rendimiento de corrosión sobresaliente, las HEA están haciendo olas en aeroespaciales (cuchillas del motor), energía nuclear (materiales de reactores), defensa (cargadores de misiles), biomédicos (implantes ortopédicos) y sectores de energía renovable.
Estructuralmente complejo y químicamente diverso, compuesto típicamente de cinco o más elementos principales, a menudo presentan una solución sólida, fases amorfas y nanoprecipitadas que coexisten. Estas características únicas hacen que la preparación de muestras de EBSD sea especialmente desafiante.
Para garantizar resultados de EBSD de alta calidad, recomendamos un enfoque de pulido vibratorio mecánico en lugar de pulido electrolítico. Aquí está nuestro método de preparación probado:
Paso 1: nivele la superficie con papel de molienda P400 SIC
Paso 2: molienda fina con POS PAD 9 µm PD-WT Diamante policristalino
Paso 3: Pulido con suspensión de diamantes PD-WT de 3 µm de tela SC-JP
Paso 4: pulido final con tela ZN-ZP SO-T401 50NM SUNCLENCIÓN DE SÍMICA
Paso 5: Pulido vibratorio en tela Zn-Zp SO-T401 50 nm sílice para acabado de superficie optimizado

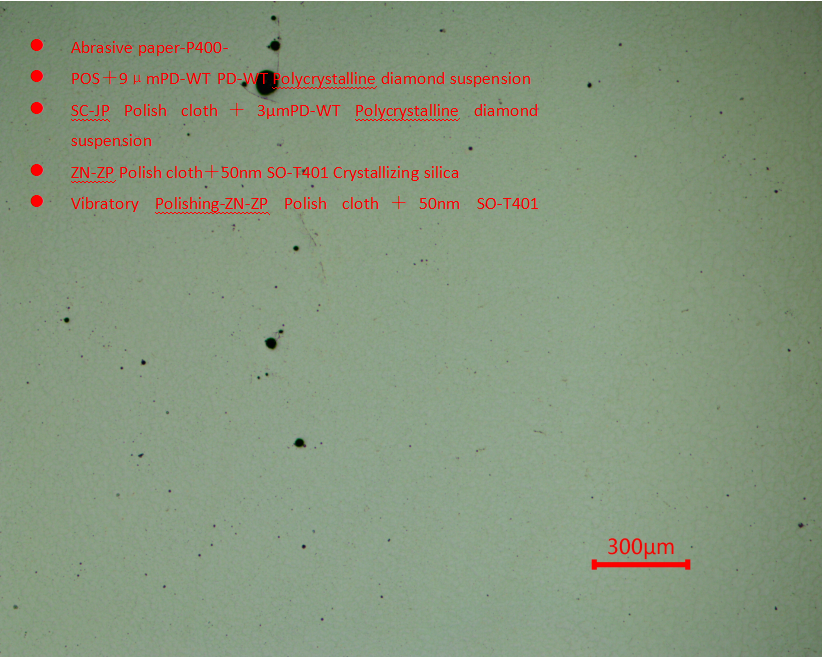

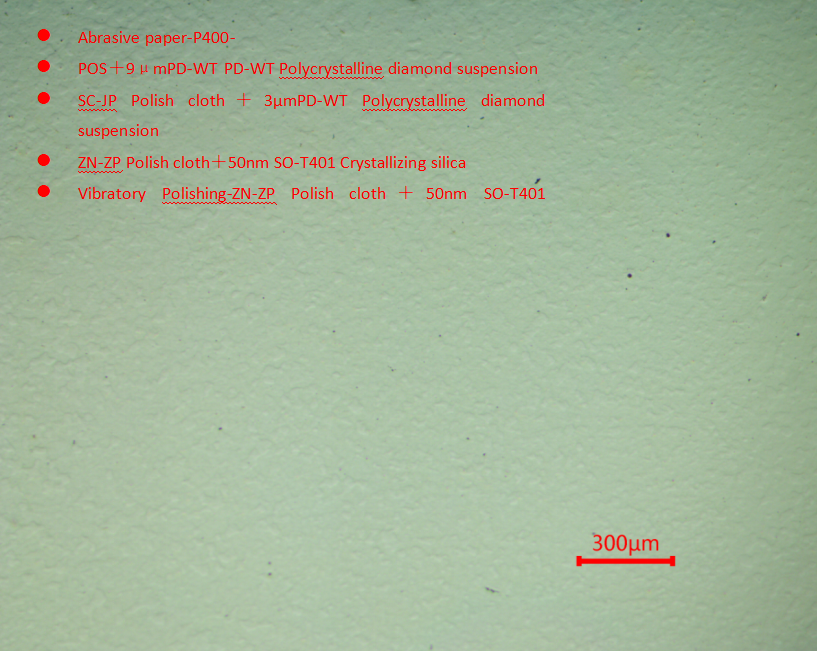

Esta secuencia ayuda a lograr superficies libres de tensión y sin deformación ideales para el mapeo EBSD de alta resolución.
.jpg?imageView2/2/w/400/format/jpg/q/75 "Lubricantes de pulido PL-W")
