Los dispositivos de potencia de semiconductores de tercera generación se fabrican principalmente en base a materiales semiconductores de banda ancha, como el carburo de silicio (SIC) y el nitruro de galio (GaN), y se comparan con los dispositivos tradicionales a base de silicio a base de silicio. Estas características permiten que los dispositivos de energía semiconductores de tercera generación funcionen de manera estable en condiciones extremas, como alta temperatura, alto voltaje y alta frecuencia, y tener una mayor densidad de potencia, pérdidas en estado más bajas y pérdidas de conmutación, lo que puede mejorar efectivamente la eficiencia de conversión de energía. Por lo tanto, se usan ampliamente en campos como nuevos vehículos de energía, generación de energía fotovoltaica, comunicación 5 g y transporte ferroviario, convirtiéndose en los componentes centrales que impulsan la transformación de energía y el desarrollo de industrias de fabricación de alta gama, y son de gran importancia para lograr la conservación de energía y la actualización industrial.

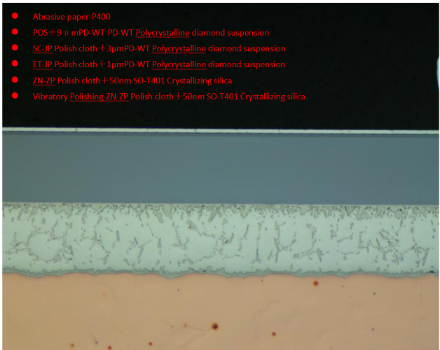

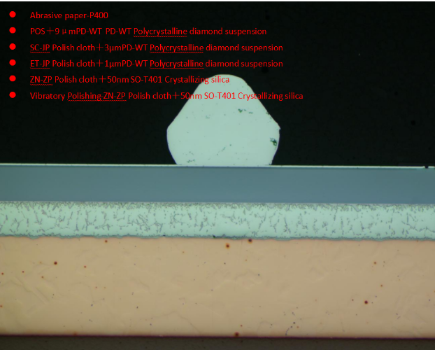

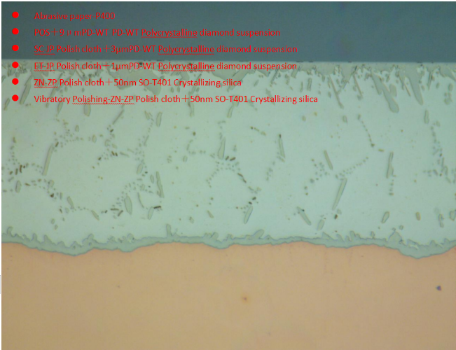

En la investigación y producción de dispositivos de potencia semiconductores de tercera generación, el rendimiento de la capa de compuesto de metal de interfaz (IMC) juega un papel crucial en la confiabilidad y estabilidad de los dispositivos. La tecnología de difracción de retrodispersión de electrones (EBSD), como un medio poderoso de análisis de microestructura de material, puede analizar profundamente la información cristalográfica, la distribución de orientación y la composición de fase de la capa IMC. Sin embargo, para obtener datos EBSD de alta calidad, la preparación de la muestra es un requisito previo crucial. Los siguientes son el Preparación de la muestra metalográfica Métodos para su referencia.
