Preparación metalográfica para recubrimientos rociados a la llama- Trojan (Suzhou) material technology Co., Ltd.

Preparación metalográfica para recubrimientos rociados a la llama

16-03-2026

La pulverización térmica es una tecnología avanzada de ingeniería de superficies que calienta materiales hasta un estado fundido o semifundido y luego los pulveriza sobre la superficie de un sustrato a alta velocidad para formar una capa protectora funcional.

Al igual que aplicar una armadura hecha a medida a las piezas de trabajo, mejora significativamente propiedades clave que incluyen la resistencia al desgaste, la resistencia a la corrosión, la resistencia a altas temperaturas, el aislamiento térmico, el aislamiento eléctrico o la conductividad.

Desde la pulverización con llama, la pulverización por arco hasta la pulverización por plasma, los procesos se han mejorado continuamente y la calidad y precisión del recubrimiento han mejorado constantemente. Se utiliza ampliamente en sectores manufactureros de alta gama, como el aeroespacial, petroquímico, maquinaria y moldes.

Como método fundamental para evaluar la calidad del recubrimiento, el análisis metalográfico caracteriza con precisión la porosidad, la unión interfacial, las fases y el espesor del recubrimiento, proporcionando datos esenciales para la optimización del proceso y el control de calidad.

La evaluación de las propiedades del recubrimiento depende en gran medida de un examen metalográfico preciso, y la calidad de la preparación de la muestra determina directamente la confiabilidad del resultado.

Los problemas comunes, como una porosidad mal calculada, grietas artificiales y daños en la interfaz, a menudo son causados por procedimientos de preparación inadecuados, en lugar de defectos reales en el recubrimiento.

A continuación se muestra un flujo de trabajo de preparación metalográfica recomendado para recubrimientos rociados con llama:

1️⃣ Cepillar con papel abrasivo metalográfico P180

2️⃣ Rectificado fino con disco abrasivo POS Suspensión de pulido PD-WT de 9 μm

3️⃣ Pulido rugoso con Paño de pulido GF-JP 3 µm Suspensión de pulido PD-WT

4️⃣ Pulido final con Paño de pulido ET-JP Suspensión de pulido PD-WT de 1 μm

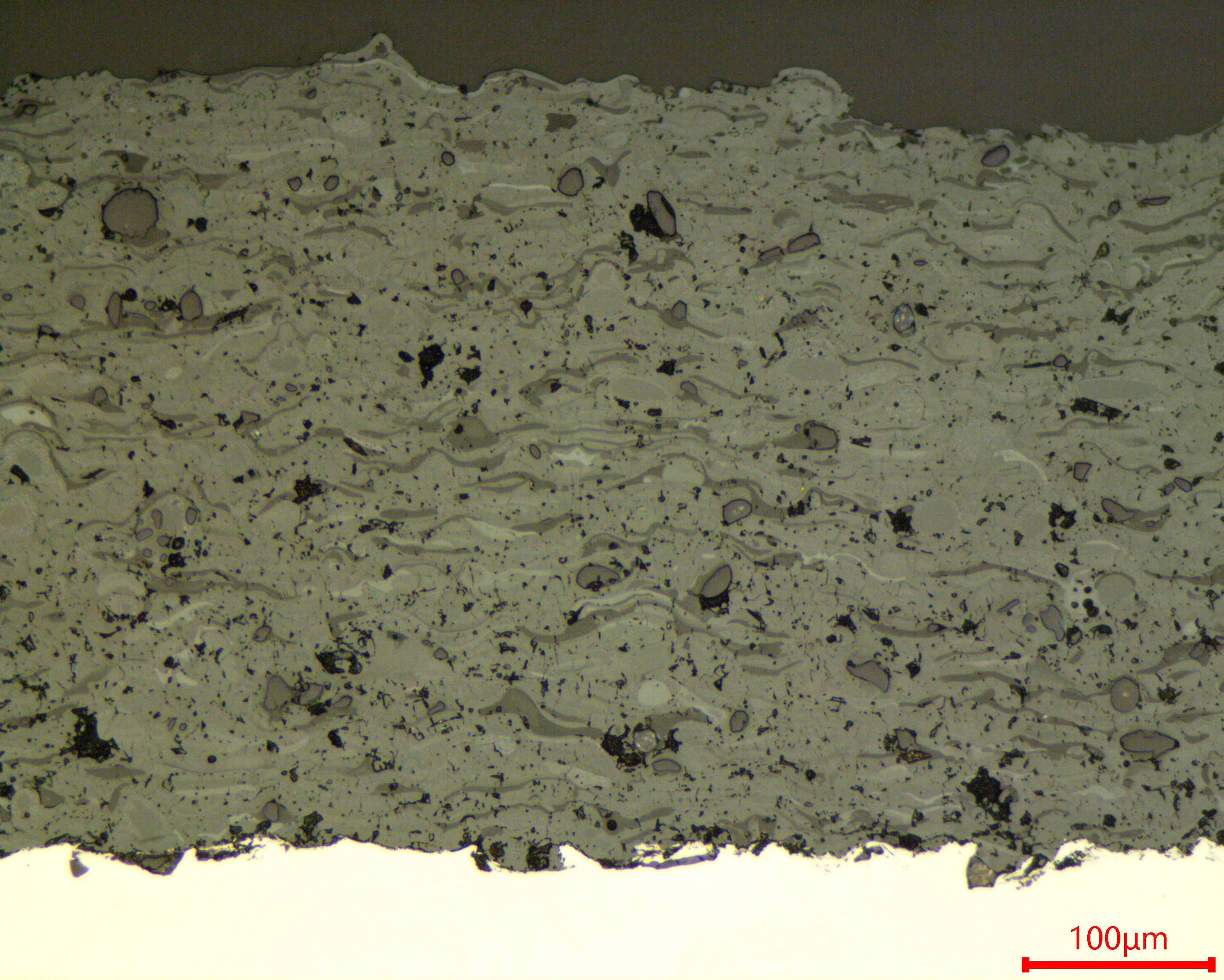

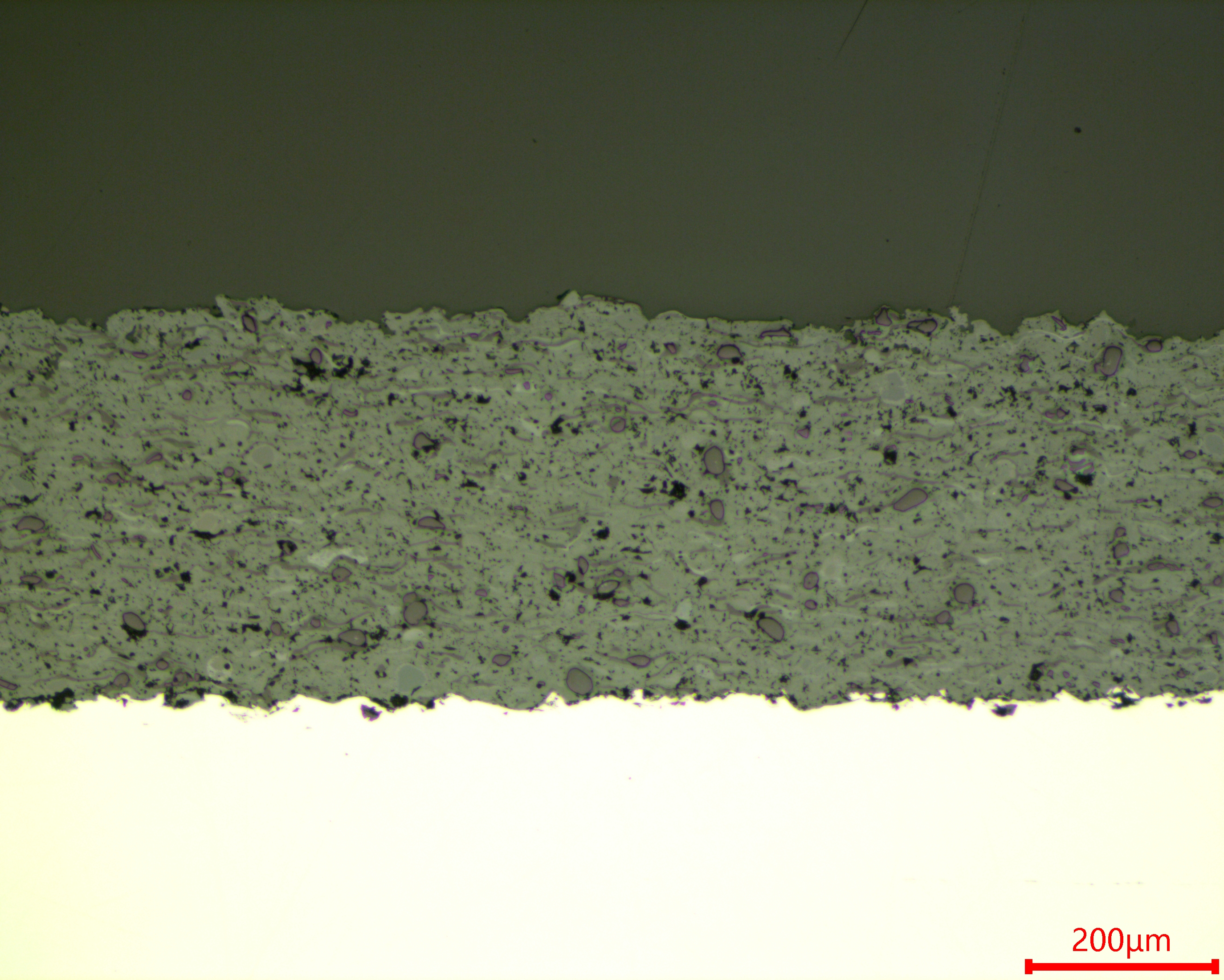

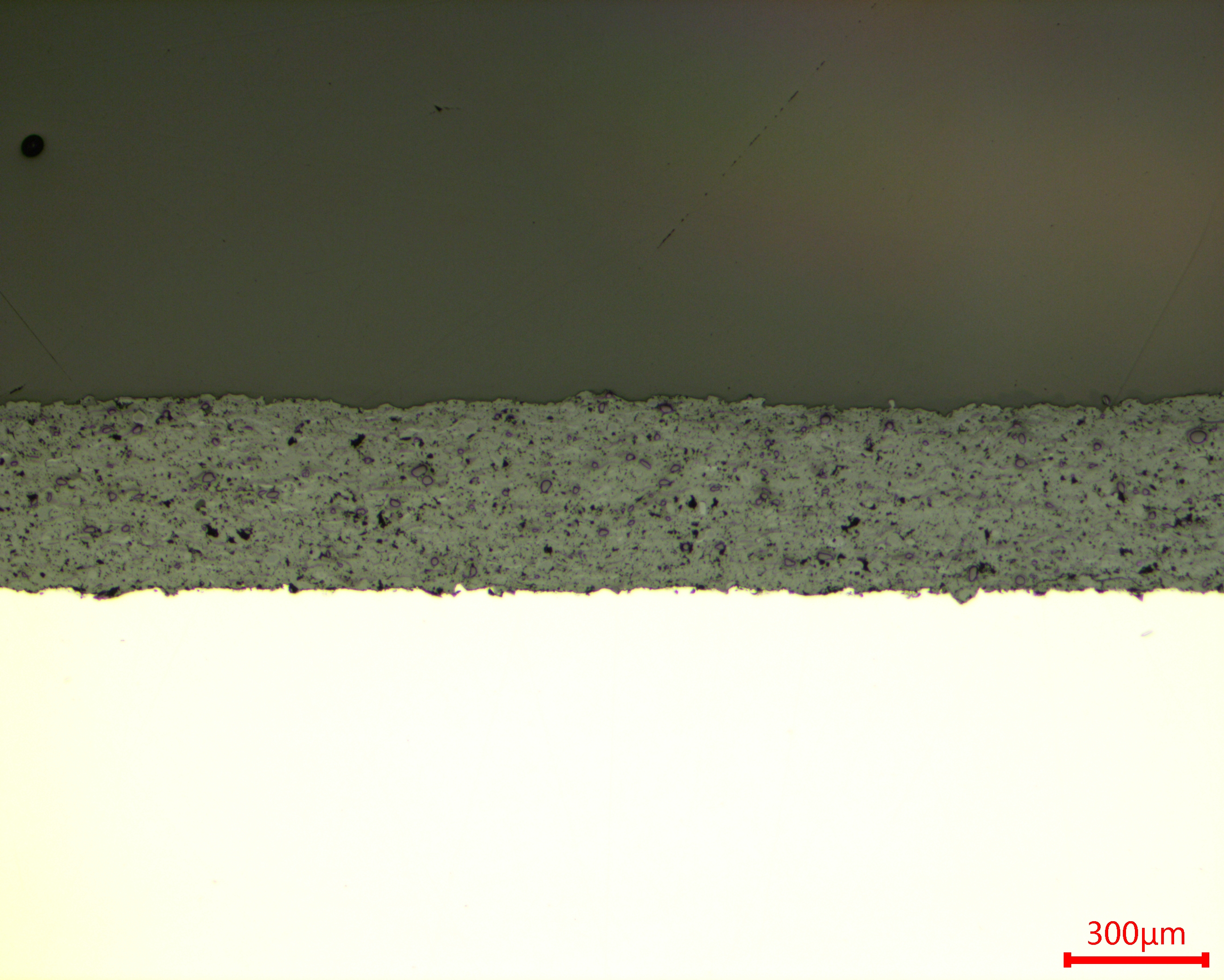

#TROJAN #Trojanmetalografía #Metalográfica #Material
