Preparación de microestructura de acero de alta velocidad- Trojan (Suzhou) material technology Co., Ltd.

Preparación de microestructura de acero de alta velocidad

19-06-2025

El acero de alta velocidad es un tipo de acero para herramientas con alta dureza, alta resistencia al desgaste y alta resistencia al calor, comúnmente conocida como acero blanco. Su característica más significativa, la dureza roja, se refiere a la capacidad de la vanguardia para resistir el ablandamiento cuando la herramienta está en un estado al rojo vivo durante el corte de alta velocidad, manteniendo una alta dureza, con HRC que alcanza más de 60. Se usa principalmente para fabricar herramientas complejas de metales de fina y resistentes al impacto, así como para fabricar cojinetes de alta temperatura y moldes de extrusión frías, etc., etc., etc., etc., etc.

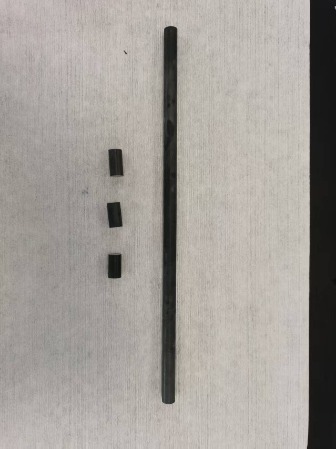

El φ10 mm existente cilíndrico de acero universal de alta velocidad W18CR4V se somete a preparación de microestructura. En primer lugar, se corta en pequeños segmentos de muestra utilizando una máquina de corte manual CT250S combinada con una Cuchilla de corte de óxido de aluminio A60 , y luego preparado directamente en un Máquina de molienda de doble disco de doble discusión alfa208 .

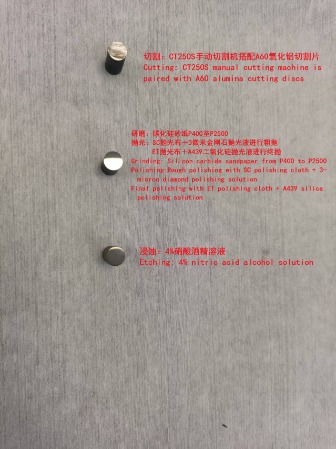

Los pasos específicos son los siguientes:

1. Use papel de lija de carburo de silicio P400 para la molienda plana, y luego muele en secuencia en P800, P1200 y P2500.

2. Use tela de pulido SC y líquido de pulido de diamantes de 3 micras para pulir en bruto.

3. Use el pulido ET de la tela y el líquido de pulido de sílice A439 para el pulido final.

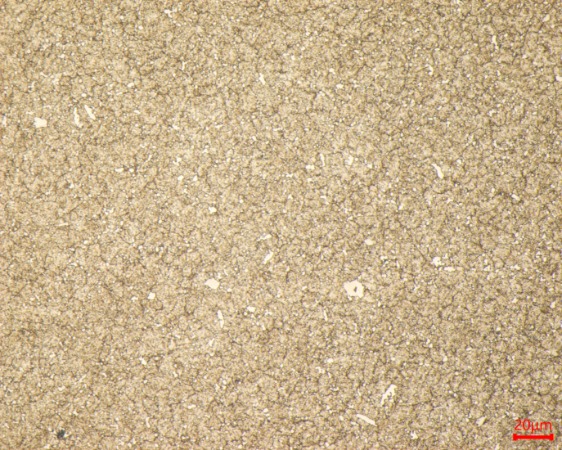

Después de la inmersión en una solución de alcohol ácido nítrico al 4%, se observa bajo un microscopio metalográfico MN80. La estructura metalográfica es martensita templada, una pequeña cantidad de austenita residual y carburos secundarios blancos de grano fino y carburos eutécticos de grano grande.
