Esquema de preparación de microestructura de la capa de anodización de la aleación de aluminio- Trojan (Suzhou) material technology Co., Ltd.

Esquema de preparación de microestructura de la capa de anodización de la aleación de aluminio

06-06-2025

La aleación de aluminio es muy favorecida debido a su peso ligero y resistencia a la corrosión. La aplicación de tecnología de anodización dura mejora aún más la dureza y la resistencia al desgaste de la aleación de aluminio, y se usa ampliamente en campos de alta gama como la fabricación aeroespacial y automotriz. Sin embargo, para evaluar con precisión la calidad y el rendimiento de la película de anodización dura, la preparación de la microestructura es un paso clave indispensable.

Dificultades de preparación: la película anodizante de aleación de aluminio tiene diferentes características de material del sustrato. La película de óxido es dura y frágil, mientras que el sustrato de aleación de aluminio es relativamente suave. Esta "combinación de dureza y suavidad" plantea desafíos significativos para la preparación de la microestructura. Durante el proceso de preparación, se debe prestar atención al agrietamiento, el pelado de la película de óxido o la deformación y el desenfoque de la interfaz entre el sustrato y la película de óxido, lo que puede evitar una observación y análisis precisos de la microestructura y afectar el juicio de la calidad del producto.

Los siguientes son los pasos del método de preparación de la muestra para su referencia.

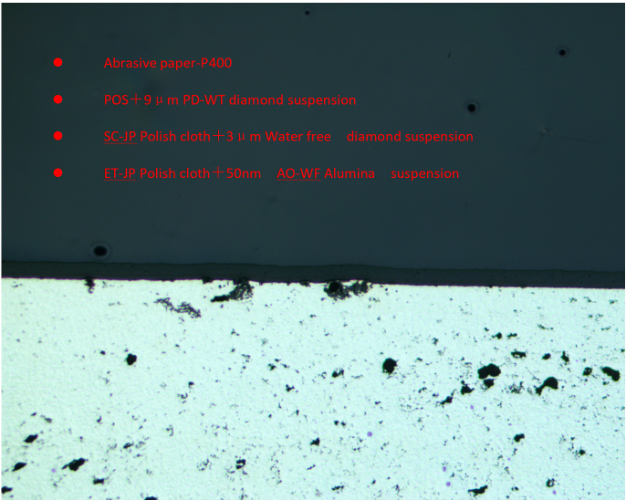

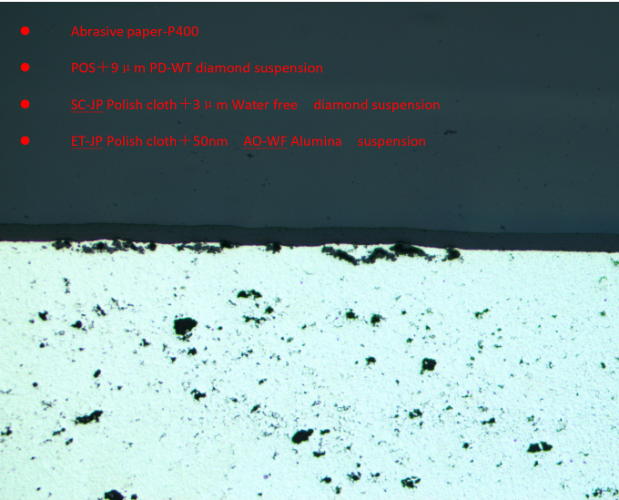

1. Rolador fino con papel de lija de microestructura P400 hasta que la muestra esté plana

2. Pos de molienda fina con líquido de pulido de diamante PD-WT de 9 μm

3. SC 3 μm de pulido de diamante anhidro pulido líquido

4. ET AO-WF PUDIZADO DE LÍCULO DE PUDICIÓN DE LÍCULO DE ALUMINUM ALUMINUS
