Rockwell, Brinell y Vickers: ¿Qué prueba de dureza es mejor?

La física detrás de cada lectura de sangría

Cada número de dureza en un certificado de material se remonta a un único evento mecánico: se presiona un penetrador duro en una superficie bajo una carga controlada y la resistencia del material a la deformación permanente se convierte en un valor. Ese valor sólo significa algo si la carga, la geometría del penetrador, el tiempo de permanencia y la técnica de medición se ajustan a un estándar conocido. Esta es la disciplina central detrás prueba de dureza metalográfica , donde el objetivo no es sólo producir un número sino producir un número que otro laboratorio, otro turno u otro país pueda reproducir dentro de una estrecha banda de tolerancia.

A nivel microestructural, la dureza es un indicador de varias propiedades mecánicas subyacentes: límite elástico, comportamiento de endurecimiento por trabajo y, en algunos casos, resistencia al desgaste. Un acero martensítico y una aleación de aluminio recocido responden al mismo penetrador de maneras completamente diferentes, razón por la cual ningún método de prueba cubre igualmente todos los materiales, espesores y condiciones de la superficie. Seleccionar el método correcto y ejecutarlo correctamente es lo que separa un registro de calidad defendible de un número que parece preciso pero que no conlleva una trazabilidad real.

3 Métodos de indentación primaria de uso industrial común.

0,1-3000 Capacidad de carga aplicada típica en kgf en todas las escalas

2 Etapas de carga utilizadas en la mayoría de los probadores modernos: precarga y carga mayor

Por qué la secuenciación de aplicaciones de carga cambia el resultado

La aplicación de carga no es un solo empujón. En la mayoría de los probadores modernos, el penetrador primero se pone en contacto con la superficie bajo una pequeña carga preliminar, que asienta el penetrador y elimina las irregularidades de la superficie de la medición. Luego, la carga principal se aplica a una velocidad controlada, se mantiene durante un período de permanencia específico y se libera en una secuencia definida. Acelerar esta secuencia, o dejar que la vibración perturbe el marco durante el reposo, es una de las fuentes más comunes de dispersión en un laboratorio de dureza, a menudo mayor que cualquier error introducido por el propio penetrador.

El tiempo de permanencia es importante porque los materiales se deslizan ligeramente bajo una carga sostenida. Una prueba realizada durante un período demasiado corto puede dar una lectura artificialmente alta, mientras que una permanencia excesiva en materiales blandos o recubiertos puede producir una lectura que ya no represente la propiedad global que se está investigando. Controlar la tasa de carga, el tiempo de permanencia y la tasa de descarga según una tolerancia documentada es lo que permite comparar con confianza los resultados de diferentes probadores.

Rangos de carga representativos en escalas comunes

Durómetros rockwell: velocidad mediante medición directa de profundidad

El método Rockwell omite por completo la medición óptica. En lugar de medir el tamaño de una hendidura, probadores de dureza rockwell aplique una pequeña carga preliminar, ponga a cero la lectura de profundidad, aplique la carga mayor, luego suelte nuevamente a la carga preliminar y lea la diferencia en la profundidad de la indentación. Ese diferencial de profundidad se convierte directamente en un número de dureza en la pantalla de la máquina, razón por la cual las pruebas de Rockwell suelen ser el más rápido de los tres métodos en un entorno de producción.

La selección de la escala depende del tipo de penetrador y la combinación de carga. Un penetrador de cono de diamante bajo una carga principal de 150 kgf es típico para aceros endurecidos, mientras que un penetrador de bola de acero endurecido bajo una carga de 100 kgf se adapta a metales más blandos como acero recocido, latón o aleaciones de aluminio. Debido a que el resultado se lee inmediatamente sin que un operador interprete una imagen óptica, las pruebas de Rockwell son ideales para la inspección de materiales entrantes, la verificación del tratamiento térmico y las comprobaciones de producción de alto volumen donde la coherencia entre los operadores es tan importante como la precisión bruta.

La desventaja es la sensibilidad a las condiciones de la superficie. Debido a que el método se basa en la profundidad más que en el área, las superficies rugosas, las secciones delgadas o las partes curvas pueden distorsionar la lectura a menos que se sigan los factores de corrección adecuados y las pautas de espesor mínimo.

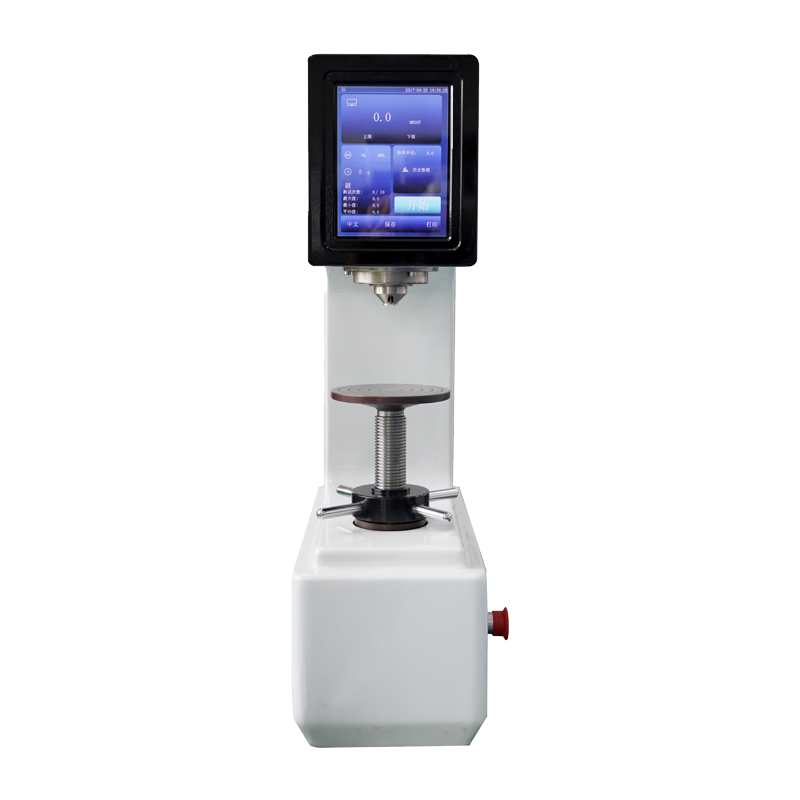

rockwell hardness testers with digital depth readout

Probadores de dureza Brinell: dureza promedio en microestructuras gruesas

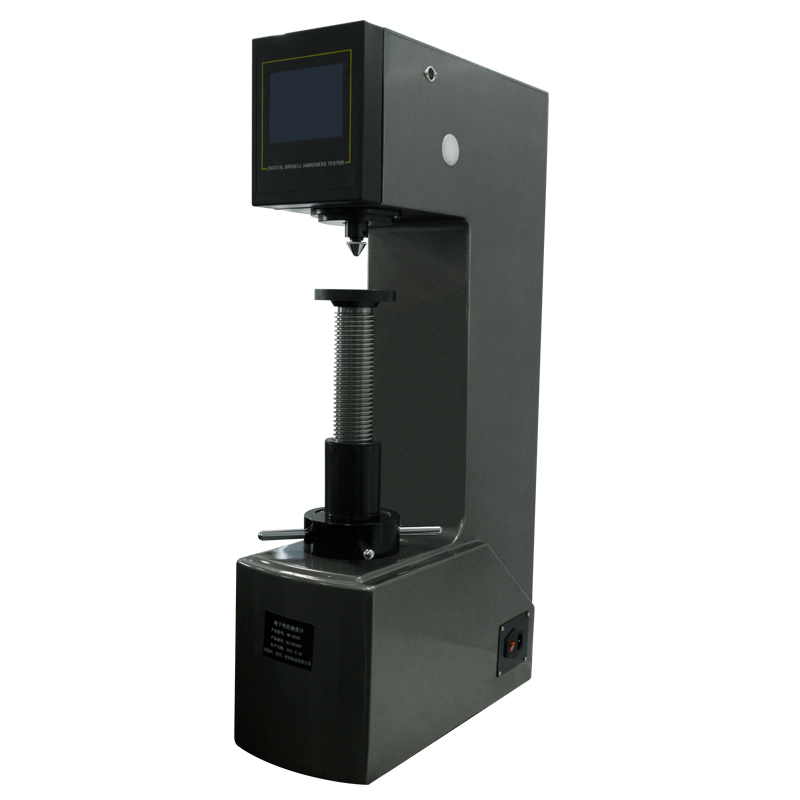

brinell hardness testers for large indentation testing

Donde Rockwell lee profundidad, probadores de dureza brinell presione una bola de acero endurecido o de carburo de tungsteno en la superficie bajo una carga pesada, sostenida durante un período de permanencia establecido, luego mida el diámetro de la hendidura resultante con una lupa. Debido a que la indentación es grande en relación con el tamaño del grano, las pruebas Brinell promedian efectivamente microestructuras gruesas o no uniformes, lo que lo convierte en el método preferido para piezas fundidas, forjadas y materiales donde los límites o inclusiones de grano localizados podrían distorsionar una indentación más pequeña.

Las cargas en las pruebas Brinell suelen oscilar entre unos pocos cientos y tres mil kgf, aplicadas a través de una bola que puede tener varios milímetros de diámetro. Esto produce una hendidura lo suficientemente grande como para verla a simple vista en muchos casos, aunque una medición precisa del diámetro aún requiere un microscopio calibrado o un sistema de medición digital. La escala se adapta bien a secciones gruesas, material en bruto y componentes tratados térmicamente donde un valor de dureza global es más significativo que una lectura altamente localizada.

Debido a que la muesca es grande, la prueba Brinell generalmente no es adecuada para piezas delgadas, superficies recubiertas o componentes terminados donde una marca visible no es aceptable, que es donde los otros dos métodos toman el control.

Durómetros Vickers y Micro-Vickers: precisión a escala microestructural

Probadores de dureza Vickers y micro-vickers Utilice un penetrador de diamante piramidal que produce una pequeña hendidura cuadrada independientemente de la carga, que se mide ópticamente por ambas diagonales con aumento. Debido a que se utiliza la misma geometría del penetrador en todo el rango de carga, desde macrocargas Vickers hasta microcargas muy por debajo de un kgf, el método escala limpiamente desde pruebas de material a granel hasta granos individuales, zonas de soldadura afectadas por el calor y secciones transversales de recubrimiento de solo una fracción de milímetro de espesor.

La prueba Micro-Vickers en particular es el método elegido para capas cementadas, superficies nitruradas, recubrimientos enchapados y mapeo de gradiente de dureza a través de una sección transversal pulida. Debido a que el tamaño de la indentación se puede mantener extremadamente pequeño, una sola muestra puede contener docenas de lecturas individuales sin que las indentaciones se superpongan o interfieran entre sí, lo que permite construir un perfil de dureza completo desde la superficie hasta el núcleo.

La precisión tiene un costo de velocidad y preparación de muestras. La medición diagonal precisa requiere una superficie plana y bien pulida y un operador capacitado o un sistema de análisis de imágenes calibrado, ya que incluso pequeños errores de enfoque o iluminación pueden cambiar la diagonal medida lo suficiente como para cambiar la dureza informada.

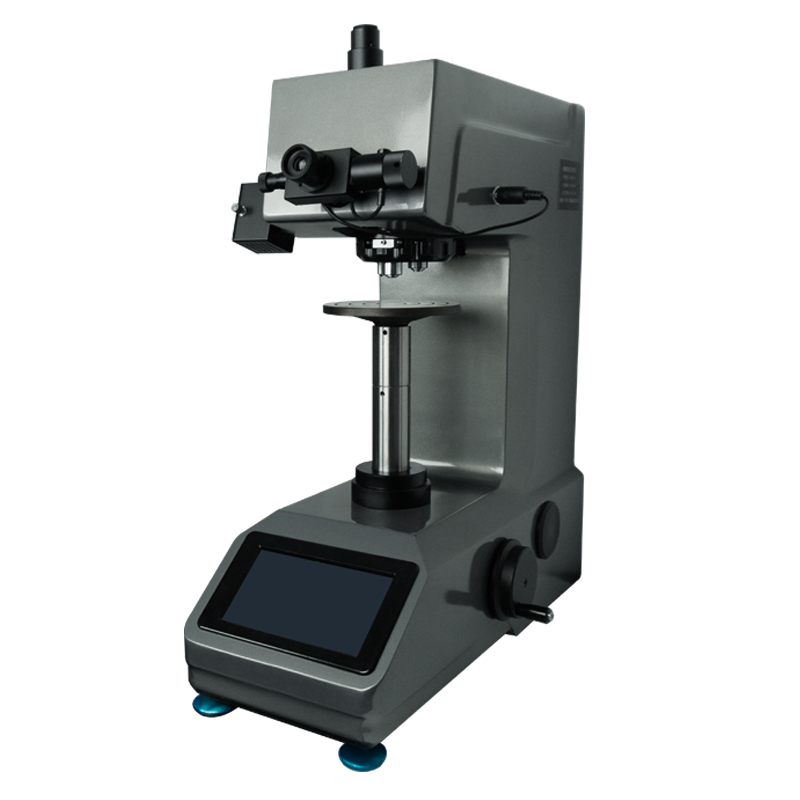

vickers and micro-vickers hardness testers with optical measurement

Comparando los tres métodos uno al lado del otro

Ninguna escala es universalmente correcta. La siguiente tabla resume las diferencias prácticas que normalmente deciden qué método se utiliza en una pieza o material determinado.

Atributo	Rockwell	Brinell	Vickers / Micro-Vickers
tipo de penetrador	Cono de diamante o bola de acero.	Bola de acero o carburo	Pirámide de diamantes
Base de medición	Diferencial de profundidad	Diámetro de sangría	Diagonal de sangría
Rango de carga típico	60-150 kgf	500-3000 kgf	0,1-50 kgf
Más adecuado para	Controles de la línea de producción.	Piezas fundidas y cereales secundarios.	Recubrimientos y secciones delgadas
Dependencia del operador	Bajo	moderado	superior

Comparación de métodos entre cinco factores operativos

Rockwell Brinell Vickers

Estándares de calibración y pruebas de materiales que mantienen los resultados confiables

Un durómetro es tan fiable como su última verificación. Se utilizan bloques de referencia certificados con un valor de dureza conocido y rastreable para verificar la precisión de un probador a intervalos regulares, y la desviación entre la lectura del probador y el valor certificado del bloque se registra con el tiempo. Los estándares de prueba de materiales reconocidos internacionalmente definen las bandas de tolerancia para esta desviación, la frecuencia de verificación y la documentación requerida para mantener un probador en servicio para trabajos regulados o auditados.

La deriva rara vez es repentina. Tiende a aparecer gradualmente a medida que un penetrador se desgasta, una celda de carga envejece o un sistema de medición óptica se descalibra ligeramente. El seguimiento de la desviación a lo largo de ciclos de verificación sucesivos, en lugar de depender de un único resultado de aprobación o falla, brinda una advertencia mucho más temprana de que se necesita mantenimiento.

Una disciplina de calibración consistente es lo que permite que un valor de dureza medido en una máquina sea confiable en otra, en otro edificio, con meses de diferencia.

Desviación del bloque de referencia entre ciclos de verificación

Elegir el método de prueba de dureza adecuado para su aplicación

La selección del método generalmente se reduce a tres preguntas: qué tan basta o uniforme es la microestructura, qué tan delgada o recubierta está la sección bajo prueba y cuántas piezas deben verificarse por turno. Un camino de decisión simple cubre la mayoría de los casos del mundo real.

Flujo de selección de métodos

El rendimiento suele ser el factor decisivo una vez que se cumplen los requisitos de precisión. Las pruebas de Rockwell generalmente procesan la mayor cantidad de piezas por hora porque la lectura de profundidad es automática, Vickers y micro-Vickers se ubican en el medio dependiendo de cuántas indentaciones se necesitan por muestra, y Brinell es generalmente el más lento debido a la medición óptica del diámetro y la indentación más grande.

Rendimiento relativo típico por método

Preguntas frecuentes

P1: ¿Se puede probar la misma pieza con más de un método de dureza?

Sí, siempre que la superficie permita zonas de sangría separadas. Muchos laboratorios utilizan Rockwell para una verificación rápida de la producción y realizan un seguimiento con Vickers en una sección transversal cuando se necesita un gradiente de dureza detallado cerca de una superficie recubierta o tratada térmicamente.

P2: ¿Por qué los valores de dureza de diferentes escalas no se convierten directamente entre sí?

Cada método mide una respuesta física, profundidad, diámetro o longitud diagonal diferente, bajo una carga y una geometría del penetrador diferentes. Existen tablas de conversión para algunas familias de materiales, pero son aproximaciones más que equivalentes exactos, y los resultados reportados en la escala original son siempre más confiables.

P3: ¿Con qué frecuencia se debe verificar un durómetro con respecto a un bloque de referencia?

La frecuencia de verificación depende del volumen de uso, la criticidad de las piezas que se prueban y los requisitos del estándar de prueba de materiales relevante bajo el cual opera el laboratorio. Los probadores de producción de gran volumen generalmente se revisan con más frecuencia que los probadores utilizados para trabajos de laboratorio ocasionales.

P4: ¿Las pruebas micro-Vickers son adecuadas para componentes terminados en servicio?

La huella dejada por las pruebas micro-Vickers es extremadamente pequeña, lo que la convierte en una opción común para controles de calidad en piezas terminadas donde se debe minimizar el marcado de la superficie, aunque los criterios de aceptación aún deben confirmar que la huella no afecta la función de la pieza.

P5: ¿Qué causa la mayor dispersión de las mediciones en las pruebas de dureza diarias?

La preparación inconsistente de la superficie y la variación del operador en la medición óptica son las dos fuentes más comunes de dispersión, seguidas por el momento inadecuado de aplicación de la carga y el desgaste del penetrador que no ha sido detectado por las comprobaciones de calibración de rutina.
