中文简体
英语
西班牙语
德语
Cortadora manual CT-250
La máquina cortadora metalográfica de escritorio CT-250 es adecuada para cortar muestras de diversos...
La galvanización se refiere a una tecnología de tratamiento de superficie que deposita una capa de zinc en la superficie de metales, aleaciones u otros materiales para lograr efectos estéticos y anti-riegas.

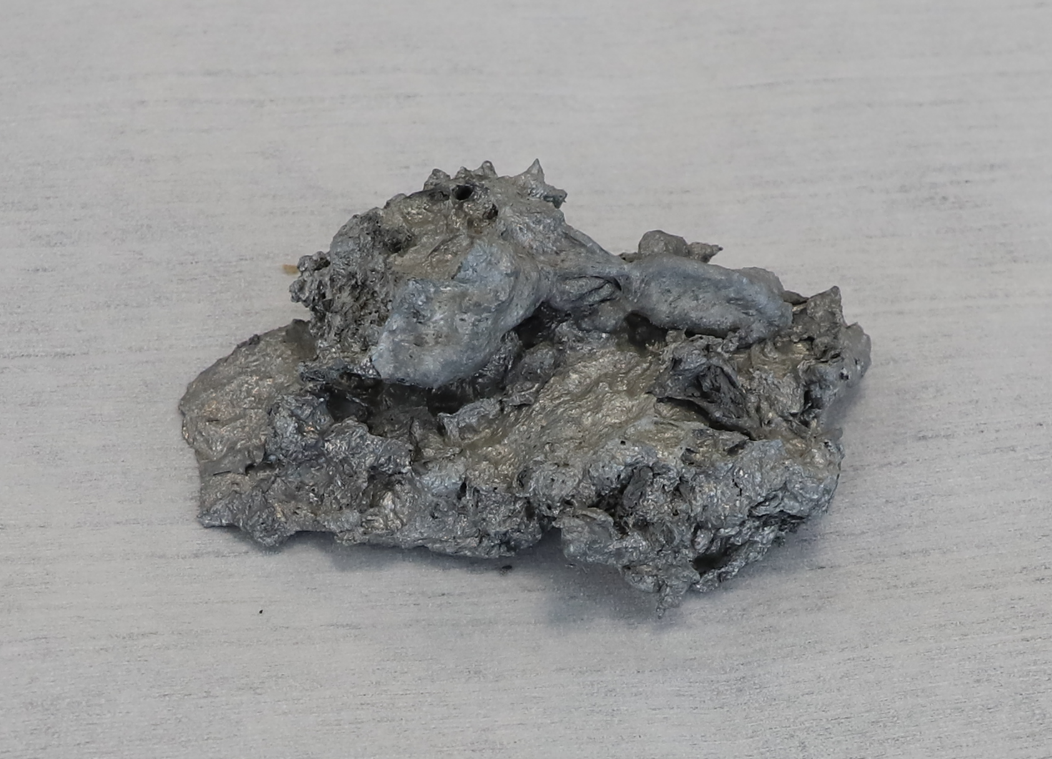

El método principal adoptado es la galvanización caliente. La capa galvanizada tiene una excelente resistencia a la corrosión atmosférica y puede formar fácilmente una película protectora en la superficie a temperatura ambiente. Por lo tanto, la mayor aplicación de zinc se encuentra en la industria galvanizante, que se usa ampliamente en automóviles, construcción, barcos e industria ligera, etc. El polvo de zinc ultra fino se puede utilizar como una materia prima clave para recubrimientos ricos en zinc y otras recubrimientos anti-corrosión de alto rendimiento y recubrimientos ambientalmente amigables, y se aplica ampliamente en estructuras de acero grandes, envases, envases y otras industrias. Ahora, la escoria de zinc residual (90% Zn, 7% Al, 2% mg, 0.5% Fe) de las macetas galvanizantes se somete a una preparación de muestras metalográficas:

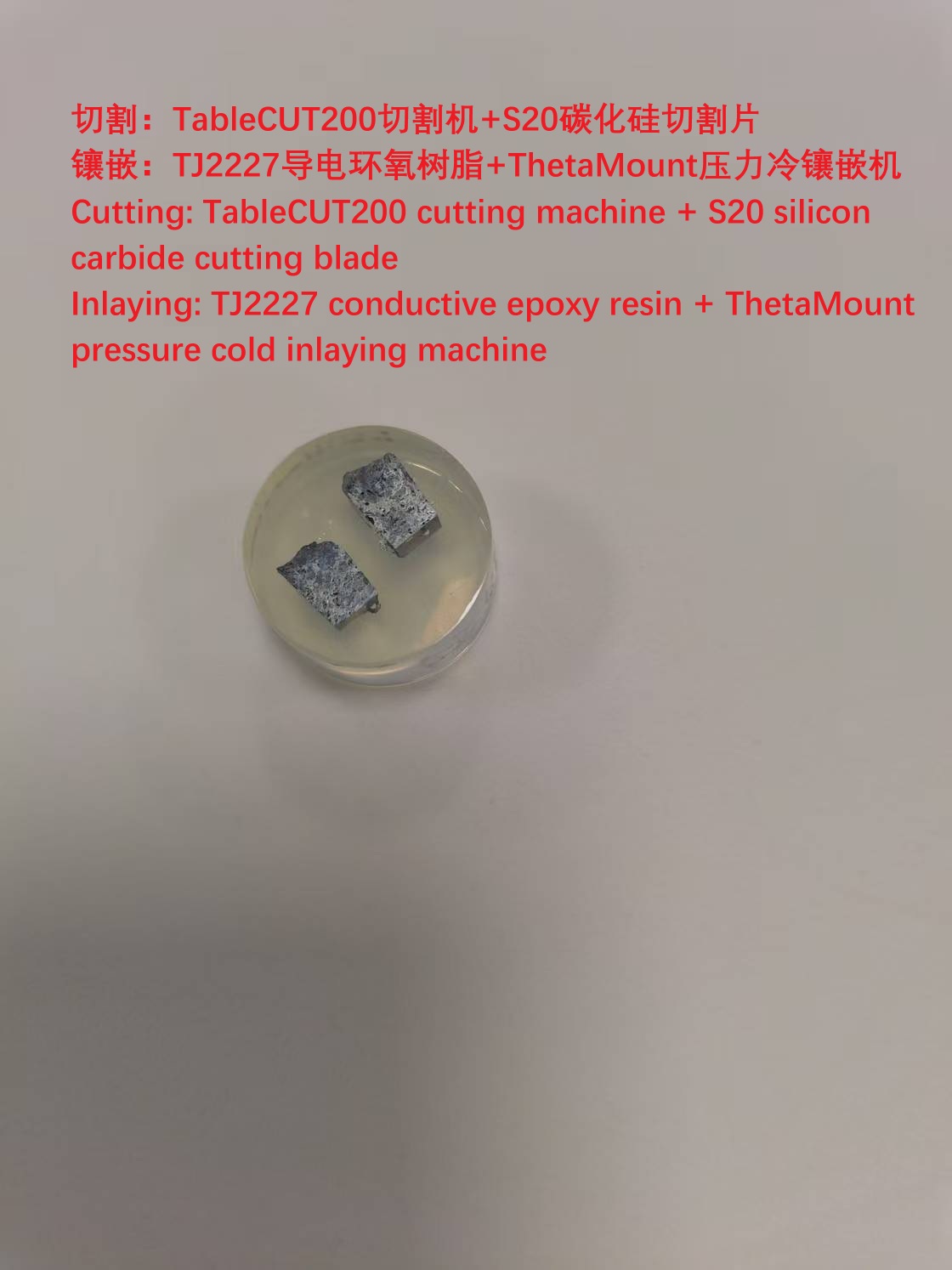

Primero, se corta con una máquina de corte TableCut200 y una cuchilla de corte de carburo de silicio S20, luego se incrusta usando la resina epoxi conductora TJ227 y la máquina de incrustación en frío de la presión. Luego, se procesa en la máquina de molienda y pulido automático Alpha610, de la siguiente manera:
1. Molilla avión con papel de lija de carburo de silicio P800/P1200/P2000
2. Pulido grueso con SC Pulishing Cloth 3 micras de diamante de diamantes líquido
3. Pulido final con ET Pulido de tela 1 microna óxido de aluminio Pulido líquido
El agente de grabado es una solución acuosa de ácido clorhídrico de cloruro férrico (diluido).

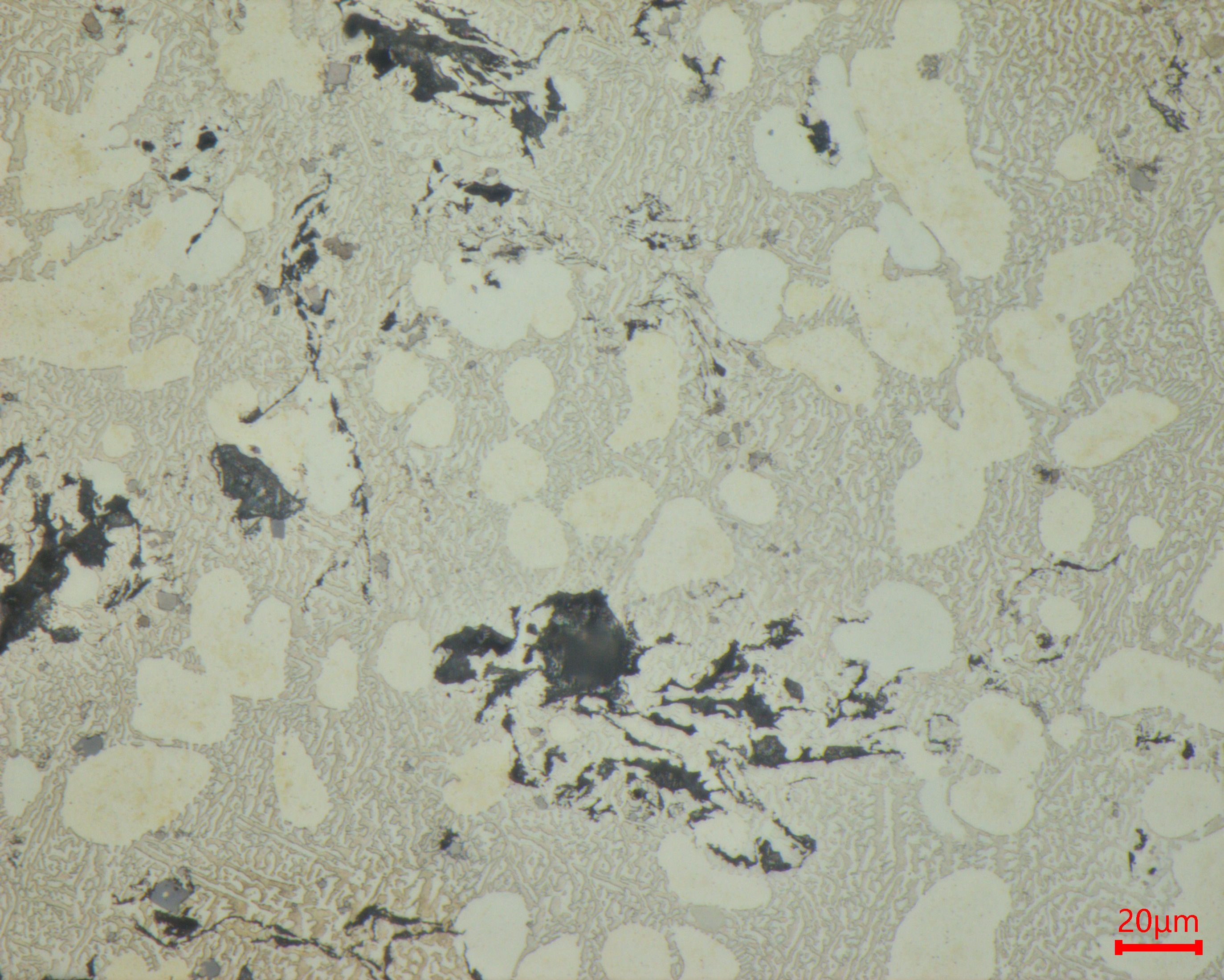

La observación de la estructura metalográfica se lleva a cabo utilizando un microscopio metalográfico MN80. La estructura metalográfica es una mezcla eutéctica de solución sólida de Zn (AL) en forma de isla grande o pequeña, la mezcla eutéctica de la solución sólida, los bloques pequeños grises son compuestos Alfe y hay poros sueltos negros. Esto indica que la escoria de zinc no está bien unida debido al calentamiento desigual.
