La evaluación microestructural eficaz del acero inoxidable y el titanio se basa en un proceso de grabado bien ejecutado que revela límites de grano, distribuciones de fases y defectos. mientras esmerilado y pulido metalúrgico Proporciona un acabado de espejo sin daños, el ataque químico posterior diferencia las fases mediante una disolución controlada. Esta guía ofrece soluciones prácticas para ambos materiales, incluidos grabadores específicos, técnicas de macrograbado y resolución de problemas paso a paso para maximizar el contraste microestructural.

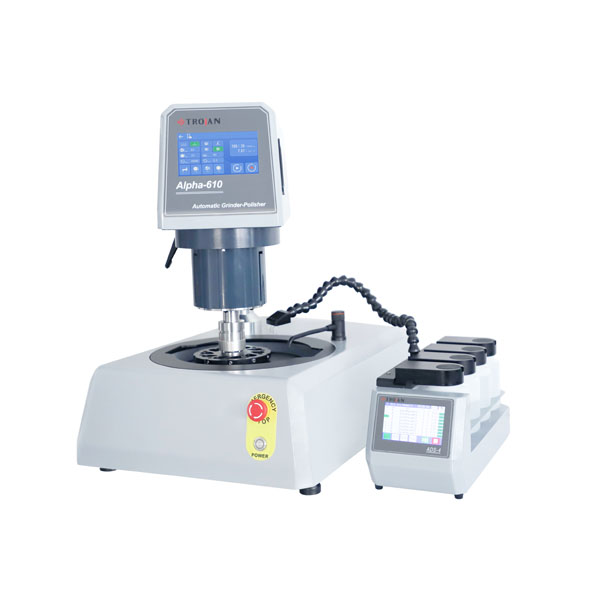

1. Paso previo al análisis: esmerilado y pulido
Cualquier resultado de grabado confiable comienza con una superficie adecuadamente preparada. El esmerilado elimina los daños por sección, mientras que el pulido elimina los rayones que podrían malinterpretarse como características microestructurales. Para acero inoxidable y titanio, se recomienda un pulido final utilizando sílice coloidal o suspensión de alúmina (0,05 µm). Una preparación inadecuada produce porosidad falsa, metal embadurnado o partículas abrasivas retenidas, todo lo cual inhibe el grabado uniforme.
Pautas críticas para una preparación exitosa:
- Aplique una fuerza de 15 a 30 N por muestra durante el desbaste (grano 120 a 320).
- Limpie minuciosamente entre pasos para evitar la contaminación cruzada de abrasivos.
- Utilice paños de pelo corto para titanio para evitar el endurecimiento por trabajo y la deformación de la superficie.
- El contraste del grabado final mejora entre un 40% y un 60% cuando se logra una superficie libre de deformaciones (verificado mediante inspección con luz polarizada).
2. Elegir los grabadores adecuados para acero inoxidable
Los grados de acero inoxidable (austenítico, ferrítico, martensítico, dúplex) responden de manera diferente al ataque químico. La siguiente tabla enumera grabadores probados para revelar límites de grano, fase sigma y precipitados de carburo. Para la rutina inspección de grabado infantil , una solución de nital al 5-10% funciona bien en grados martensíticos, pero los aceros austeníticos a menudo requieren agentes oxidantes más fuertes.
| Nombre del grabador | Composición (vol%) | Tipo de acero inoxidable | Tiempo de aplicación |
|---|---|---|---|
| gliceregia | 15 ml de HCl, 10 ml de glicerol, 5 ml de HNO₃ | Austenítico, Dúplex | 30-90 segundos |
| Grabado V2A | 100 ml de H₂O, 100 ml de HCl, 10 ml de HNO₃ | Ferrítico, Austenítico | Hisopo 20–60 s |
| Reactivo de canicas | 10 g de CuSO₄, 50 ml de HCl, 50 ml de H₂O | Martensítico, endurecido por precipitación | Sumergir 5–30 s |
| Electrolítico 10% Oxálico | 10 g de ácido oxálico, 100 ml de H₂O, 1‑2 V CC | Todos los aceros inoxidables | 30 a 60 segundos |
Para el macrograbado, el agua regia caliente (50 ml de HCl, 15 ml de HNO₃, 30 ml de H₂O a 60-70 °C) revela la penetración y segregación de la soldadura. Siempre verifica que grabado metalográfico Se logra uniformidad antes de proceder a la microscopía.
3. Soluciones de grabado para microestructuras de titanio
Titanio grabado con ácido presenta desafíos únicos debido a su fuerte capa de pasivación. Las aleaciones de titanio alfa, alfa-beta y beta requieren diferentes agentes de grabado para diferenciar alfa primario, beta transformado y alfa de límite de grano. reactivo de kroll (2‑5 ml HF, 5‑10 ml HNO₃, 85‑93 ml H₂O) es el estándar de la industria para solución de grabado de titanio . Para grabado químico de titanio En la evaluación microestructural, los siguientes parámetros producen un contraste óptimo:
- reactivo de kroll – Sumergir 10‑25 segundos (frotando para superficies grandes).
- Reactivo de Weck (basado en NH₄HF₂): revela la fase beta de forma selectiva en Ti‑6Al‑4V.
- Kroll modificado (10 ml de HF, 30 ml de HNO₃, 60 ml de H₂O): para eliminar óxido espeso antes del grabado fino.
- Mezcla fluorhídrico-acético-nítrico (1 ml de HF, 15 ml de HNO₃, 15 ml de ácido acético) excelente para definir los límites de grano en titanio comercialmente puro.
En un estudio comparativo de 120 muestras de titanio, el reactivo de Kroll aplicado durante 15 a 20 segundos produjo una revelación exitosa del límite de grano del 95 % sin picaduras excesivas. Para titanio de molienda química Como paso previo al grabado, se utiliza una solución más agresiva (10 ml de HF, 20 ml de HNO₃, 70 ml de H₂O) durante 1 a 2 minutos.
Las áreas ricas en beta se graban más rápido que las alfa en las aleaciones de Ti; usando 3% HF 6% HNO₃ durante 12-18 segundos a 22°C proporciona la más alta contraste microestructural para titanio de doble fase.
4. Macrograbado versus micrograbado: desarrollo de los límites del grano
El macrograbado evalúa la uniformidad general, las líneas de flujo y la segregación, mientras que el micrograbado se centra en fases individuales y límites de grano. Macrograbado de acero inoxidable utiliza HCl al 50% caliente o reactivo de Hunter (HCl HNO₃ H₂O). Para el titanio, el macrograbado emplea el reactivo de Kroll durante 1 a 5 minutos para visualizar el flujo de macrograno. Desarrollo de los límites del grano depende del diferencial de tasa de grabado entre el interior del grano y el límite. El siguiente esquema ilustra el mecanismo:
para lograr contraste microestructural entre fases, el grabado selectivo debe disolver la fase más reactiva o la región límite del grano. Para el acero inoxidable dúplex, el grabado electrolítico con hidróxido de sodio al 10 % colorea el marrón ferrita, mientras que la austenita permanece blanca.
5. Proceso de grabado paso a paso y solución de problemas
Un flujo de trabajo de grabado confiable minimiza los artefactos y garantiza la repetibilidad. Siga estos diez pasos tanto para acero inoxidable como para titanio:
- Desengrasar la muestra pulida en un baño de ultrasonidos con etanol o acetona (2‑3 minutos).
- Seleccione el apropiado grabador metalográfico basado en el material y la característica microestructural deseada.
- Para el grabado por inmersión, utilice un vaso de precipitados de vidrio limpio; para limpiar, use bolas de algodón empapadas con grabador fresco.
- Aplique el grabador uniformemente; para el titanio, evitar el contacto prolongado (máximo 25 segundos con Kroll).
- Enjuague inmediatamente con agua tibia (40‑45°C) para detener la reacción.
- Enjuague nuevamente con agua destilada y luego con alcohol isopropílico.
- Seque con corriente de aire tibio (sin limpiar para evitar rayones).
- Inspeccione bajo un microscopio óptico con un aumento de 100 a 500x.
- Si se graba demasiado, vuelva a pulir con alúmina de 0,05 µm y vuelva a grabar en tiempo reducido.
- Para una pasivación persistente, utilice un breve pregrabado (2 a 3 segundos) y luego vuelva a aplicar el grabador primario.
Problemas y soluciones comunes del grabado
- Grabado desigual (acero inoxidable): Trabajo en frío residual → volver a pulir con sílice coloidal, utilizar grabado electrolítico.
- Picaduras en titanio: Concentración de HF demasiado alta → reduzca a 1‑2% HF, grabe solo durante 5 a 8 segundos.
- Sin contraste de límites de grano: Grabador insensible → cambie al reactivo de Weck para beta-Ti o Marbles para acero martensítico.
- Tinción después del enjuague: Neutralización incompleta → enjuague con una solución de bicarbonato de sodio al 5% y luego con agua.
- Grabado de halos alrededor de inclusiones: Sobregrabado → acorte el tiempo y reduzca la temperatura a 18-20°C.
6. Tabla comparativa: parámetros de grabado de acero inoxidable y titanio
| Parámetro | Acero inoxidable | Titanio |
|---|---|---|
| Grabador preferido para microestructura general. | gliceregia or V2A | reactivo de kroll (3% HF, 6% HNO₃) |
| Tiempo de grabado (típico) | 30‑90 segundos | 10‑25 segundos |
| Reactivo de macrograbado | HCl caliente (50 % conc.) | reactivo de kroll (diluted 1:5) |
| Prioridad de seguridad | Humos de HCl, residuos de cromato | Toxicidad por HF, quemaduras por ácido |
| Desarrollo de los límites del grano | Selectivo de fase carburo o sigma | Contraste de fase alfa/beta |
7. Consejos prácticos para obtener resultados consistentes
Los laboratorios que procesan más de 50 monturas de acero inoxidable o titanio por semana se benefician de estaciones de grabado estandarizadas. Los datos del mundo real muestran que la reproducibilidad del grabado aumenta en un 73 % cuando se utilizan reactivos nuevos diariamente y la temperatura se controla dentro de ±2 °C. Consejos adicionales para grabado químico de acero inoxidable y titanio incluyen:
El reactivo de Kroll de más de 4 semanas desarrolla precipitados relacionados con HF que causan micropicaduras. Prepárese semanalmente.
La agitación suave mejora la uniformidad: utilice un agitador magnético a baja velocidad (150‑200 rpm).
En el caso del titanio, una inmersión de 10 segundos en HNO₃ al 30 % elimina las manchas y mejora el contraste óptico.
Grabe siempre bajo una campana extractora con guantes compatibles con HF y agentes neutralizantes listos.
Para grabado químico de titanio En entornos de producción, los grabadores por pulverización automatizados proporcionan resultados repetibles con un control de profundidad de ±0,5 µm. Al prepararse para SEM/EBSD, un ligero pulido vibratorio después del grabado elimina el relieve de la superficie y preserva el contraste del grano.
Preguntas frecuentes
P1: ¿Qué grabador revela los límites del grano de austenita en acero inoxidable 316L sin grabar demasiado?
El grabado electrolítico en ácido oxálico al 10% a 1,5 V CC durante 45 segundos revela consistentemente límites de grano de austenita y muestra carburos como pequeños hoyos. Como alternativa química, utilice Glyceregia durante 40 segundos frotando suavemente con un hisopo.
P2: ¿Por qué el reactivo de Kroll a veces deja una película blanca sobre el titanio después del grabado?
La película blanca suele ser oxifluoruro de titanio o productos de reacción no eliminados. Enjuague inmediatamente con agua destilada tibia (45 °C), seguido de una inmersión de 5 segundos en HNO₃ al 10 %, luego enjuague nuevamente. Evitar temperaturas del agua por debajo de 20°C previene la formación de película.
P3: ¿Puedo usar el mismo? grabador de ácido nítrico ¿Para acero inoxidable y titanio?
No. El ácido nítrico concentrado pasiva el titanio e inhibe el grabado. Para el acero inoxidable, se puede utilizar una solución de ácido nítrico del 5 al 20 % para la limpieza, pero no para el grabado microestructural. El titanio requiere soluciones que contengan HF, como el reactivo de Kroll, para romper la capa pasiva.
P4: ¿Cómo diferenciar entre la caja alfa y los granos alfa ordinarios en titanio?
Grabar con reactivo de Kroll durante 15 segundos; El caso alfa aparece como una capa continua y sin rasgos distintivos en la superficie sin definición de límite de grano, mientras que los granos alfa en masa muestran uniones triples claras. Utilice la verificación de microdureza (el caso alfa es 30‑50 HV más duro).
P5: ¿Cuál es la vida útil ideal de los productos mixtos? grabador de titanio que contiene HF?
Los grabadores a base de HF degradan los envases de polietileno y pierden actividad debido a la lixiviación del silicio del vidrio. Almacenar en botellas de PTFE o HDPE; deséchelo después de 2 semanas para trabajos críticos o 4 semanas para inspecciones de rutina. Filtre siempre antes de usar si se almacena por más de 7 días.
